سلسلة CDJPB (مزدوجة التمثيل) إبرة اسطوانة الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة إبرة / سلسلة CDJPB (مزدوجة التمثيل) إبرة اسطوانة

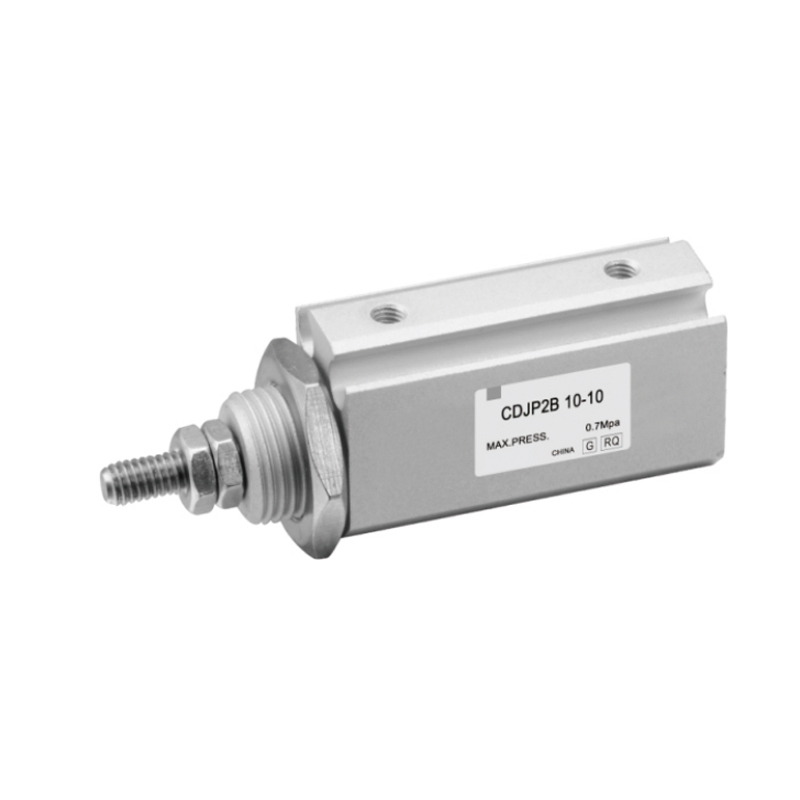

سلسلة CDJPB (مزدوجة التمثيل) إبرة اسطوانة
  • سلسلة CDJPB (مزدوجة التمثيل) إبرة اسطوانة
اسطوانة إبرة

سلسلة CDJPB (مزدوجة التمثيل) إبرة اسطوانة

أسطوانة الإبرة من سلسلة CDJPB (مزدوجة التمثيل) عبارة عن مشغل هوائي دقيق مصمم للسيناريوهات ذات المساحة المحدودة. إنها تحقق حركة ترددية خطية فعالة من خلال هيكل مدمج ومناسبة لأنظمة التشغيل الآلي المتكاملة للغاية.

الميزات الأساسية:

1. استغلال المساحة القصوى: يعمل التكوين المكثف للغاية والجسم خفيف الوزن على تحسين مساحة تخطيط المعدات بشكل كبير وتحسين قدرة النظام على التكيف مع قيود المساحة.

2. مرونة التكوين: يغطي مواصفات متعددة لمجموعات معلمات الشوط وقطر الأسطوانة، ويتكيف مع الحمل المتباين والمتطلبات الديناميكية، ويضمن اتساع نطاق التطبيق.

3. حرية تكامل النظام: يدعم طوبولوجيا التثبيت المعيارية وواجهة الملحقات الموسعة، مما يمنحها ميزات جاهزة للاستخدام ويقلل من تعقيد التكامل الهندسي.

4. وحدة الكشف المدمجة: يدمج مفتاح الحث المغناطيسي غير المتصل لتشكيل هيكل طوبولوجي متكامل للجسم، ويحقق وظيفة ردود الفعل لإشارة تحديد المواقع بدون تصحيح الأخطاء.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:أسطوانة إبرة من سلسلة CJPB (ذات التمثيل المفرد).
  • قطر الاسطوانة (مم) 6 10 15
    السوائل المستخدمة الهواء
    نوع التشغيل مزدوج المفعول
    الحد الأقصى لضغط التشغيل ميجا باسكال 0.7
    الحد الأدنى لضغط التشغيل ميجا باسكال 0.12 0.06
    درجة الحرارة المحيطة والسوائل مفتاح غير مغناطيسي: -10 درجة مئوية،
    المفتاح المغناطيسي: -10 درجة مئوية إلى 60 درجة مئوية
    التخزين المؤقت مخازن مطاطية في كلا الطرفين
    سرعة المكبس 50 ~ 500 مم / ثانية
    التسامح مع السكتة الدماغية مم 10
    * التشحيم غير مطلوب
    قطر الاتصال م5×0.8
    *إذا كان التشحيم مطلوبًا، استخدم زيت التوربين رقم

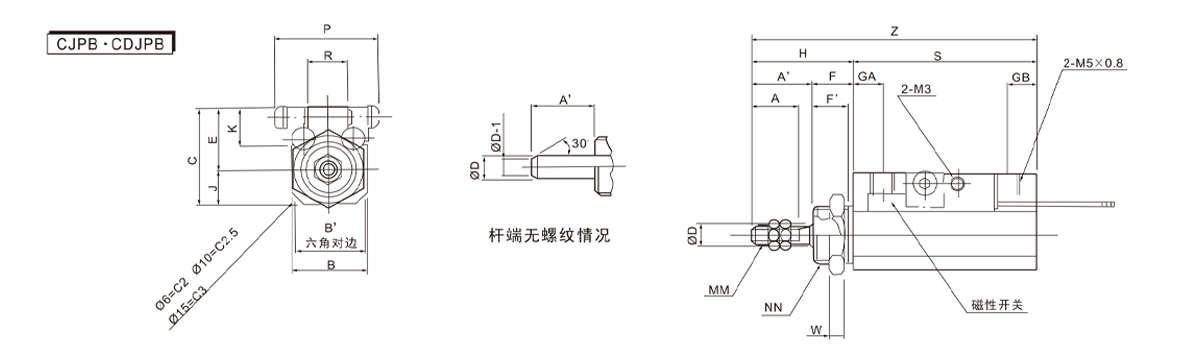

  • قطر الاسطوانة
    (مم)     		A أ' B ب' ØD F واو جا غيغابايت H J K مم ن R S W Z التبديل المغناطيسي
    الخامس العاشر الخامس عشر العشرين الثلاثين الخامس العاشر الخامس عشر العشرين الثلاثين C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 م3×0.5 م10×1.0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 م4×0.7 م12×1.0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 م5×0.8 م14×1.0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

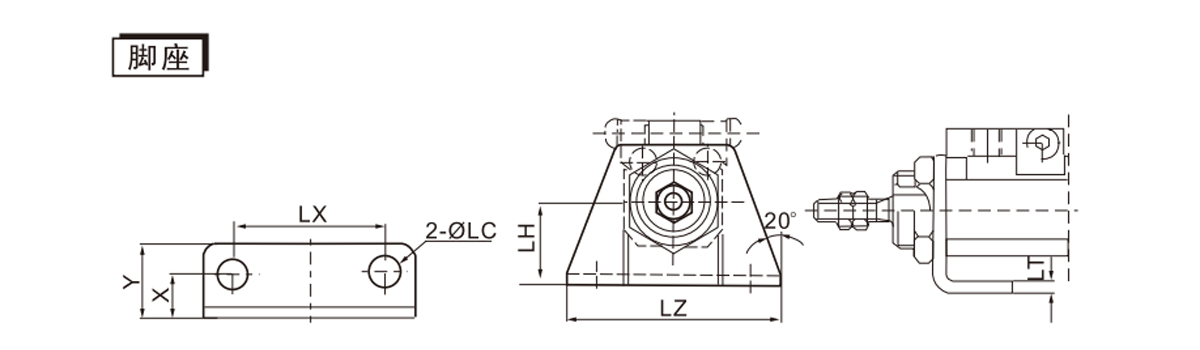

    قطر الاسطوانة
    (مم)     		مسند للقدمين
    رقم الجزء إل إتش إل تي LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

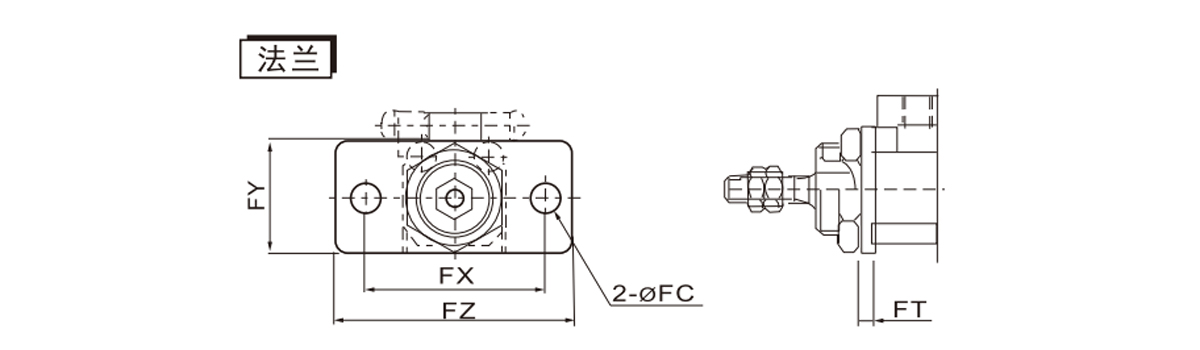

    قطر الاسطوانة
    (مم)     		شفة
    رقم الجزء قدم الفوركس السنة المالية منطقة حرة ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

    قطر الاسطوانة
    (مم)     		رقم جزء مقعد عمود الأذن S Z ZZ R
    الخامس العاشر الخامس عشر العشرين الثلاثين الخامس العاشر الخامس عشر العشرين الثلاثين الخامس العاشر الخامس عشر العشرين الثلاثين
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

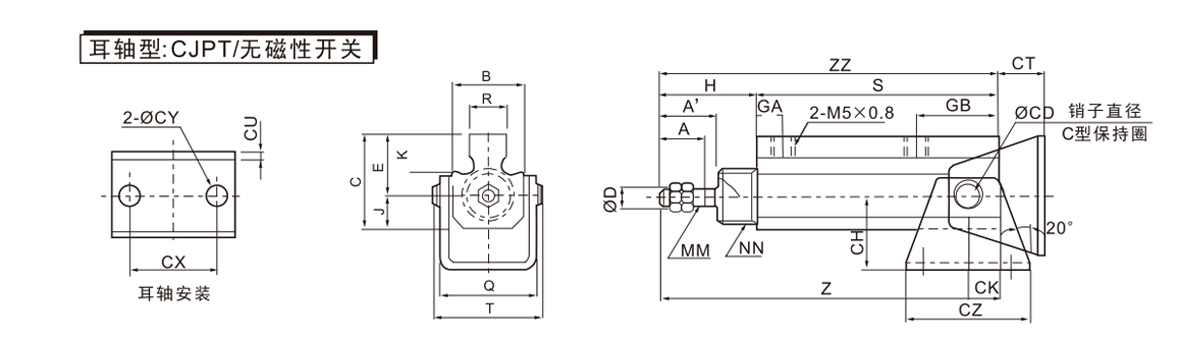

    قطر الاسطوانة
    (مم)     		A أ' B C ØD E جا غيغابايت H J K مم ن Q T ØCD الفصل سي كيه ط م سو تجربة العملاء ØCY تشيكوسلوفاكيا
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 م3×0.5 م10×1.0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 م4×0.7 م12×1.0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 م5×0.8 م14×1.0 28 31.7 6 25 8 17 2.9 29 5.5 42

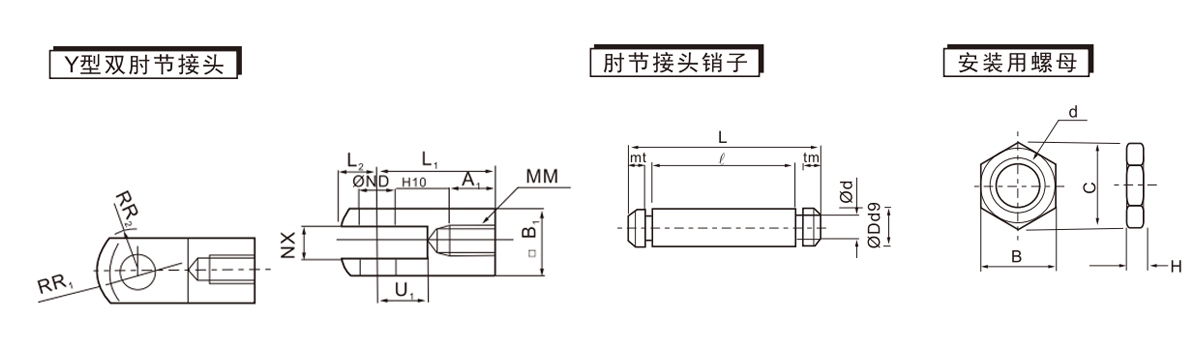

    قطر الاسطوانة
    (مم)     		مفصل كوع مزدوج من النوع Y دبوس مفصل الكوع الجوز الجسم اسطوانة
    رقم الجزء أ1 ب1 ØNDH10 L1 L2 مم U1 نكس ر1 R2 رقم الجزء ØDd9 L التطوير التنظيمي ρ M t رقم الجزء d H B C
    6 ص-P006 5 6 3 0.04 12 3.5 م3×0.5 5 3 5 4 إي-P006 3 -0.02 9 2.85 62 0.75 0.65 سنب-006 م10×1 3 14 16.2
    0 -0.045
    10 Y-P010 6.5 10 5 0.048 16 5.5 م4×0.7 7 5 8 6.3 إي-P010 5 -0.030 13.6 4.8 10.2 1 0.7 سنب-010 م12×1 3 17 19.6
    0 -0.060
    15 ص-P015 7 12 6 0.048 19 7 م5×0.8 9 6 10 7.8 إي-P015 6 -0.030 15.8 5.7 12.2 1 0.8 سنب-015 م14×1 4 19 21.9
    0 -0.060

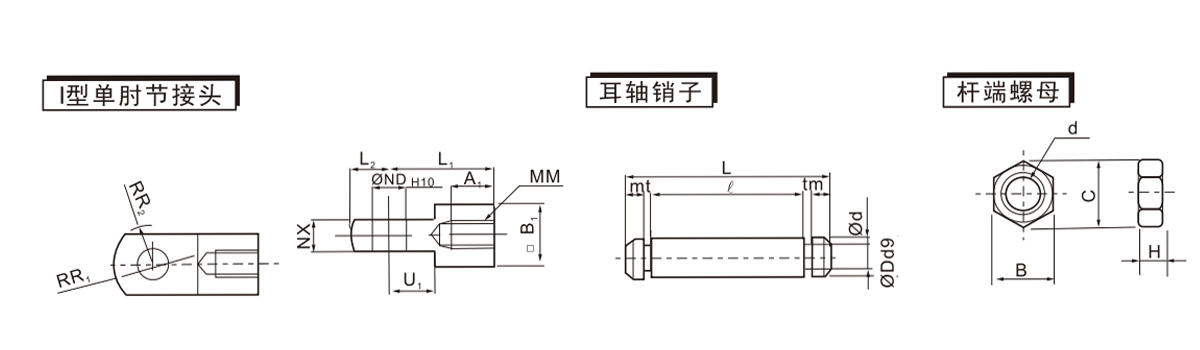

    قطر الاسطوانة
    (مم)     		مفصل كوع واحد دبوس رمح الأذن صواميل نهاية القضيب
    رقم الجزء أ1 ب1 ØNDH10 L1 L2 مم U1 نكس ر1 R2 رقم الجزء ØDd9 L التطوير التنظيمي ρ M t رقم الجزء d H B C
    6 أنا-P006 5 6 3 0.04 12 3.5 م3×0.5 5 3 5 4 ط م-P006 3 -0.02 20.4 2.85 17.6 0.75 0.65 نتب-006 م3×0.5 1.8 5.5 6.4
    0 -0.045
    10 أنا-P010 6.5 10 5 0.048 16 5.5 م4×0.7 7 5 8 6.3 ط م-P010 5 -0.030 23.9 4.8 20.5 1 0.7 نتب-010 م4×0.7 2.4 7 8.1
    0 -0.060
    15 أنا-P015 7 12 6 0.048 19 7 م5×0.8 9 6 10 7.8 ط م-P015 6 -0.030 31.7 5.7 28.1 1 0.8 نتب-015 م5×0.8 3.2 8 92
    0 -0.060
