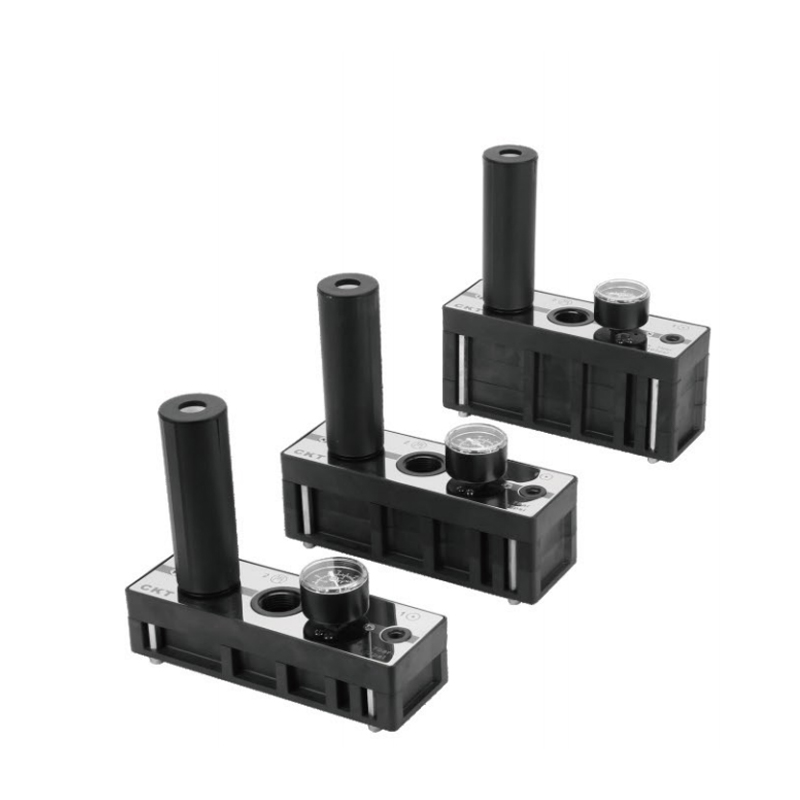

مولد فراغ متعدد المراحل من سلسلة C
  • مولد فراغ متعدد المراحل من سلسلة C
مولد فراغ متعدد المراحل

مولد فراغ متعدد المراحل من سلسلة C

مولد الفراغ متعدد المراحل من سلسلة C هو نوع من الأجهزة التي تستخدم الهواء المضغوط للقيادة وتوليد الفراغ من خلال تصميم هيكل قناة تدفق خاص. مبدأها الأساسي هو تأثير الضغط المنخفض المحلي الناتج عن تدفق الهواء عالي السرعة، وهو مناسب بشكل خاص لسيناريوهات الأتمتة الصناعية التي تتطلب مصدر فراغ فعال وصغير الحجم ولا تتطلب مضخة فراغ تقليدية.

بنية تحويل الطاقة الهرمية:

تختلف هذه السلسلة عن المولد أحادي المرحلة، فهي تعتمد تصميم قناة تدفق دقيقة متعددة المراحل. يتوسع الهواء المضغوط ويتسارع في كل غرفة واحدة تلو الأخرى، ومن خلال تراكب تأثير تمدد الغاز التدريجي وتأثير فنتوري، يتم تحقيق استخدام أكثر اكتمالًا وتدرجًا لطاقة تدفق الهواء، وبالتالي الحصول على قدرة شفط فراغ أقوى في نفس ظروف إمداد الهواء.

الهندسة المحسنة وخصائص مجال التدفق:

تم تحسين قناة التدفق الداخلي خصيصًا من الناحية الطوبولوجية، بما في ذلك فوهة متقاربة، وغرفة خلط، وقسم نشر يتوسع تدريجيًا. يمكن لهذا التكوين الهندسي أن يوجه تدفق الهواء بشكل فعال لتشكيل طائرة نفاثة عالية السرعة، مما يزيد من قوة واستقرار تشكيل منطقة الضغط المنخفض المحلية. تعمل الخطوط المحددة للأجزاء الرئيسية على تعزيز كفاءة احتجاز جزيئات الغاز ونقلها.

توازن كبير بين الكفاءة واستهلاك الغاز:

تعتبر آلية استخلاص الطاقة متعددة المراحل هي جوهر كفاءتها العالية. ومن خلال تحليل عملية تمدد غاز واحدة إلى خطوات طاقة متعددة، يتم تحسين درجة الفراغ أو معدل الضخ الذي يمكن توليده لكل وحدة من استهلاك الهواء المضغوط بشكل كبير. وهذا يجعل الاستهلاك الإجمالي للغاز عادة أفضل من استهلاك المولد التقليدي أحادي المرحلة عند تحقيق نفس أداء الفراغ، مما يعكس اقتصاد تشغيل أفضل.

موثوقة فراغ الناتج الحالة المستقرة:

الهيكل متعدد المراحل نفسه له تأثير تخزين مؤقت وتنظيم معين. عند مواجهة تقلبات طفيفة في الحمل أو تغيرات طفيفة في ضغط إمداد الغاز، يظهر مستوى فراغ الإخراج متانة أقوى، مما يوفر ضمان ضغط سلبي أكثر استقرارًا للإمساك الآلي والامتزاز والعمليات الأخرى.

طوبولوجيا مدمجة والقدرة على التكيف مع التحميل:

على الرغم من البنية الداخلية المعقدة، تظل مجموعتها الشاملة مدمجة وسهلة الاندماج في تخطيطات المعدات ذات المساحة المحدودة. خصائص الضخ الخاصة به تمكنه من التكيف بشكل أفضل مع أنظمة التحميل ذات معدلات التسرب المختلفة أو التي تتطلب تكوين فراغ سريع، خاصة لمعالجة قطع العمل ذات الأسطح المسامية وغير المنتظمة.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:لا يوجد مقال تالي

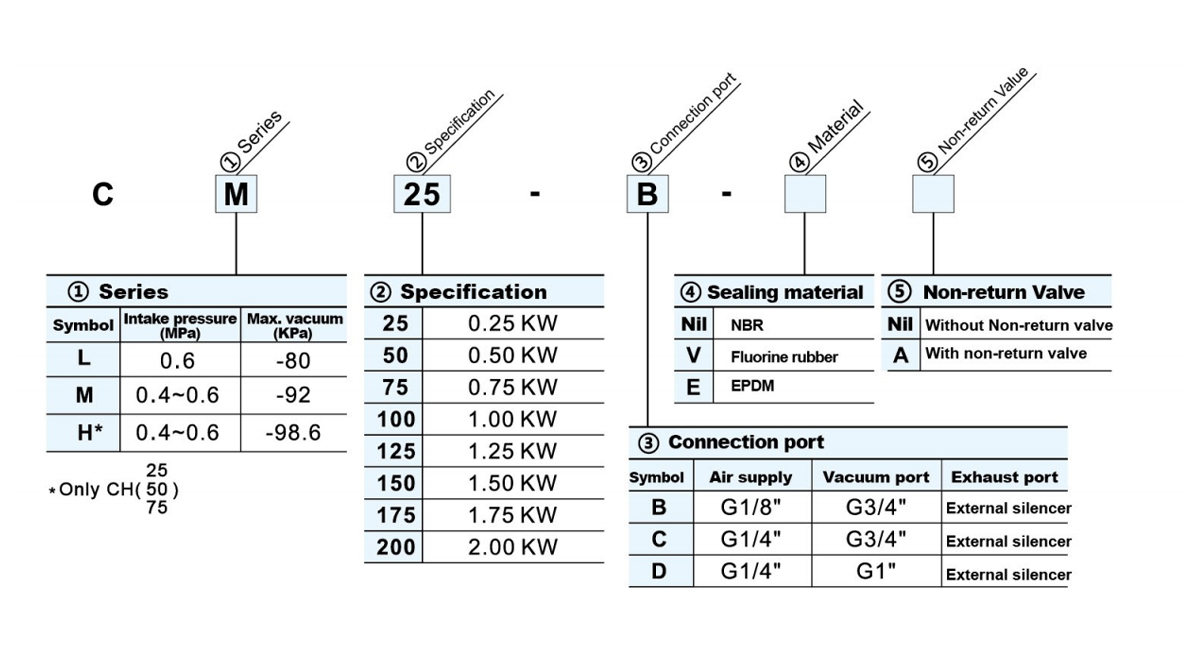

  • المعلمات الفنية                                                   > قطر الخرطوم الموصى به مم (طول الخرطوم ≥2 مم)
    نموذج الحد الأقصى لتدفق الفراغ
    (ط / دقيقة)     		ماكس.اير
    الاستهلاك
    (ط / دقيقة)     		الحد الأقصى لمستوى الفراغ
    (كيلو باسكال)     		مستوى الضوضاء
    (ديسيبل (أ))     		> الحد الأدنى للقطر الداخلي للخرطوم بالملم (طول الأنبوب ≥ 2 م)
    قم بتزويد الهواء فراغ العادم
    CL25 360 105 -80 65 4 12 12
    CL50 650 210 6 15 15
    CL75 820 315 8 19 22
    CL100 990 420 8 19 22
    CL125 1100 525 10 25 32
    CL150 1300 630 10 25 32
    CL175 1680 735 10 32 40
    CL200 2060 840 10 32 40
    سم25 354 105 -92 4 12 12
    سم50 647 210 6 15 15
    سم75 890 315 8 19 22
    سم100 1100 420 8 19 22
    سم125 1200 525 10 25 32
    سم150 1380 630 10 25 32
    سم175 1490 735 10 32 40
    سم200 1580 840 10 32 40
    CH25 168 156 -98.6 4 12 12
    CH50 365 318 6 15 15
    CH75 504 456 8 19 22

    فراغ flow(I/min)and Evacuation time(s/L)at different vacuum levels(-kPa)
    نموذج فراغ flow(I/min)Evacuation time(s)
    0 10 20 30 40 50 60 70 80 90 98
    CL25 360 210[0.02] 156[0.05] 102[0.1] 54[0.18] 36[0.33] 30[0.33] 21[0.8] - - -
    CL50 650 420[0.01] 265[0.025] 176[0.05] 108[0.09] 72[0.17] 60[0.27] 36[0.4] - - -
    CL75 820 630[0.008] 370[0.017] 245[0.033] 162[0.06] 108[0.11] 90[0.18] 50[0.27] - - -
    CL100 990 740[0.007] 480[0.015] 323[0.029] 206[0.05] 144[0.083] 120[0.13] 70[0.2] - - -
    CL125 1100 848[0.006] 550[0.014] 390[0.026] 240[0.045] 180[0.076] 150[0.11] 87[0.19] - - -
    CL150 1300 910[0.005] 618[0.013] 456[0.022] 280[0.037] 216[0.062] 170[0.095] 102[0.15] - - -
    CL175 1680 1060[0.005] 680[0.012] 510[0.021] 314[0.035] 267[0.06] 190[0.087] 120[0.14] - - -
    CL200 2060 1210[0.004] 740[0.01] 575[0.018] 365[0.03] 294[0.051] 220[0.078] 134[0.12] - - -
    سم25 354 220[0.022] 120[0.062] 78[0.12] 43[0.22] 34[0.37] 25[0.57] 10[1.2] 5[1.9] 0.8[4.2] -
    سم50 647 400[0.011] 240[0.031] 156[0.06] 87[0.11] 69[0.19] 52[0.29] 20[0.6] 10[1.16] 1.6[2.2] -
    سم75 890 600[0.009] 360[0.021] 234[0.04] 131[0.07] 82[0.14] 67[0.19] 30[0.45] 15[0.788] 2.4[1.73] -
    سم100 1100 750[0.006] 480[0.016] 290[0.031] 150[0.063] 109[0.105] 72[0.174] 40[0.3] 20[0.526] 3.2[1.1] -
    سم125 1200 900[0.006] 570[0.014] 350[0.03] 185[0.055] 135[0.092] 89[0.151] 50[0.26] 25[0.46] 4[1.96] -
    سم150 1380 1020[0.005] 601[0.014] 416[0.028] 220[0.047] 163[0.078] 108[0.129] 60[0.22] 30[0.394] 5[0.823] -
    سم175 1490 1120[0.005] 655[0.013] 474[0.026] 255[0.039] 190[0.065] 129[0.108] 70[0.19] 35[0.329] 5.6[0.686] -
    سم200 1580 1200[0.005] 700[0.011] 525[0.022] 290[0.027] 216[0.054] 144[0.1] 80[0.153] 40[0.274] 6.4[0.67] -
    CH25 168 126[0.032] 90[0.075] 54[0.15] 24[0.32] 18[0.64] 12[1.1] 8[1.7] 6[2.6] 5[3.9] 0.3[12]
    CH50 365 292[0.025] 177[0.045] 132[0.1] 69[0.25] 54[0.49] 40[0.73] 29[1.1] 12[1.6] 5[1.6] 0.45[7.8]
    CH75 504 396[0.018] 282[0.033] 162[0.06] 90[0.11] 72[0.18] 51[0.27] 37[0.42] 25[0.62] 6[1.3] 0.6[5.4]

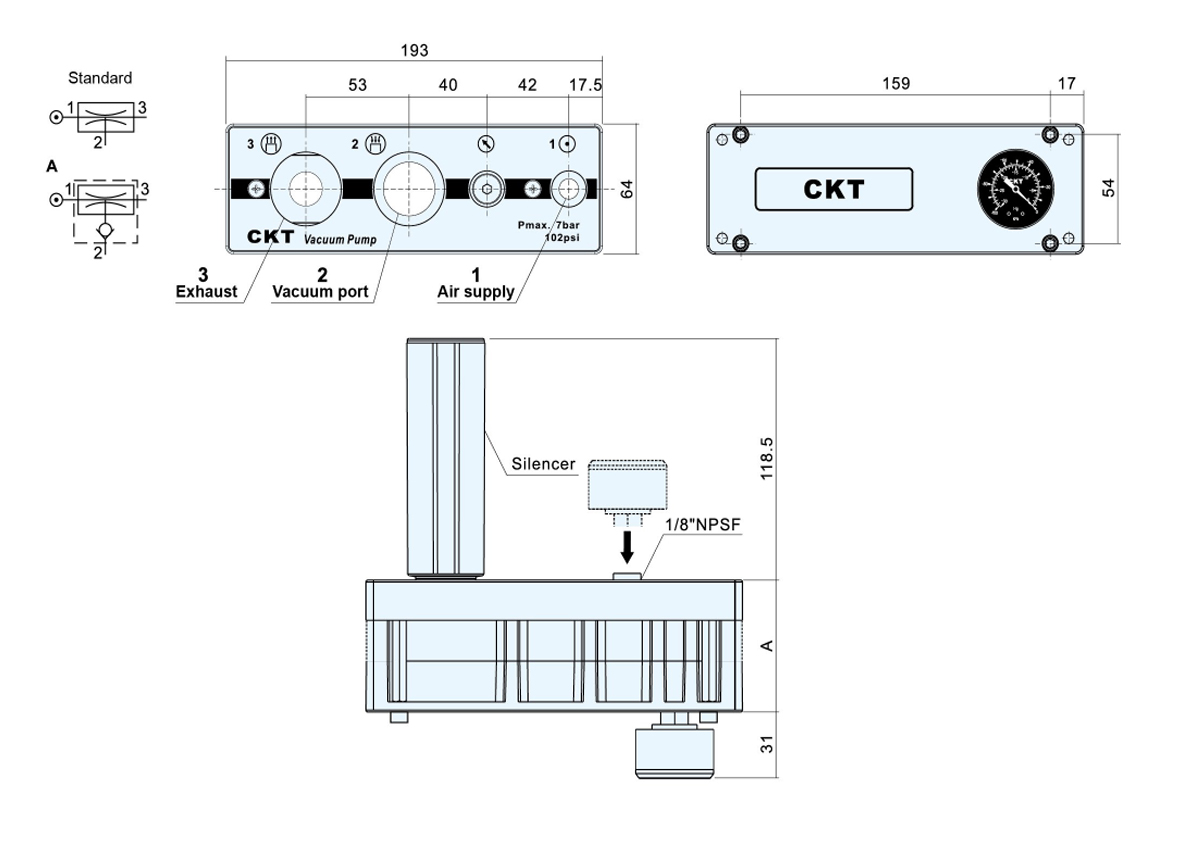

  • نموذج A
    ج□25 45
    ج□50
    ج□75 65
    ج□100
    ج□125 85
    ج□150
    ج□175 105
    ج□200

    نموذج إمدادات الهواء فراغ العادم
    ج□□-ب G1/8" جي 3/4" جي 3/4"
    ج□□-ج G1/4" جي 3/4" جي 3/4"
    ج□□-د G1/4" جي1" جي 3/4"

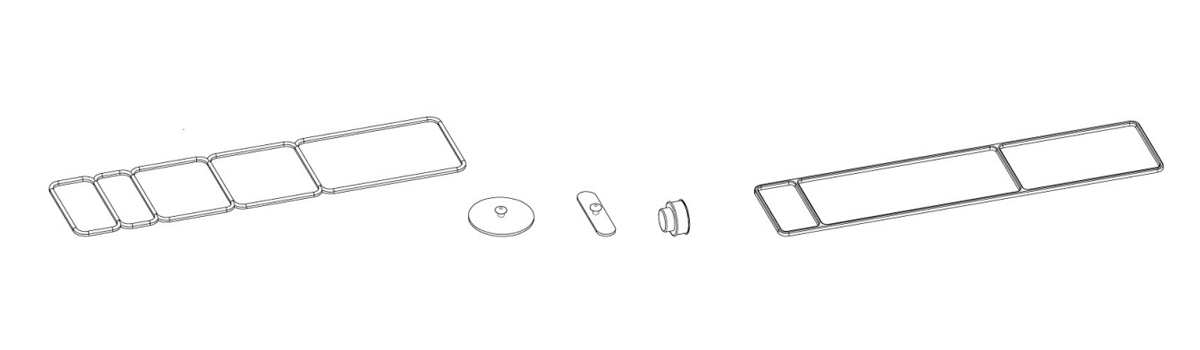

    الختم
    نموذج نبر مطاط الفلور إبدم
    كل (م، ح)25 سي-سن-25 سي-اس في-25 ج-SE-25
    كل (م، ح)75 سي-سن-75 سي-اس في-75 سي-SE-75
    كل(م)125 سي-سن-125 سي-اس في-125 سي-SE-125
    سي إل(م)175 سي-SN-175 سي-اس في-175 C-SE-175
