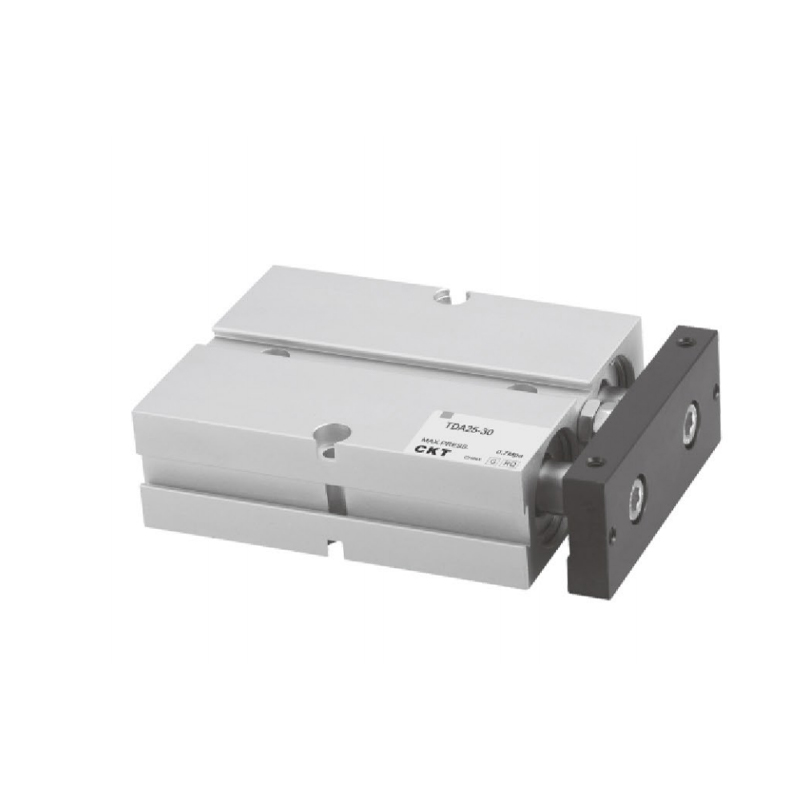

أسطوانة مزدوجة من سلسلة TDA/TN (Ø10~Ø32)
  • أسطوانة مزدوجة من سلسلة TDA/TN (Ø10~Ø32)
اسطوانة متعددة المحاور

أسطوانة مزدوجة من سلسلة TDA/TN (Ø10~Ø32)

1. يتم تثبيت الجسم المدمج وتوفير مساحة التثبيت.
2. لديها خصائص معينة مضادة للانحناء ومضادة للالتواء ويمكنها تحمل بعض الأحمال الجانبية.
3. توجد فتحات تثبيت على الجوانب الثلاثة للوحة التثبيت لتسهيل التحميل متعدد المواضع؛
4. يمكن للوسادة المضادة للتصادم في الطرف الأمامي من الجسم ضبط شوط الأسطوانة وتخفيف التأثير.
5. التكوين القياسي لهذه السلسلة من الأسطوانات هو النوع المغناطيسي، ولا يوجد خيار بدون النوع المغناطيسي.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:أسطوانة مزدوجة من سلسلة CXS (النوع الأساسي)
التالي:لا يوجد مقال تالي
  • المواصفات
    حجم التجويف (مم) 10 16 20 25 32
    العمل التمثيل المزدوج
    السوائل الهواء
    نطاق ضغط التشغيل 0.1 ~ 1.0MPa (14 ~ 145psi)
    ضغط إثبات 1.5 ميجا باسكال (215 رطل لكل بوصة مربعة)
    درجة حرارة التشغيل
    (درجة مئوية)     		-20~70
    نطاق سرعة التشغيل
    (مم / ثانية)     		30 ~ 500
    السكتة الدماغية قابلة للتعديل -10~0
    التسامح مع طول السكتة الدماغية 1.00
    وسادة الوفير
    التسامح غير الدورية ± 0.4 درجة ± 0.3 درجة
    حجم المنفذ م5×0.8 بي تي1/8
    * تشير دقة عدم الدوران إلى الزاوية التي يمكن أن تدور بها لوحة تثبيت الأسطوانة عندما يتم سحب الأسطوانة بالكامل؛
    **تتوفر أنواع الخيوط NPT وG لتوصيل الأنابيب.
    أيضًا: سلسلة C-TN مغناطيسية بالكامل.

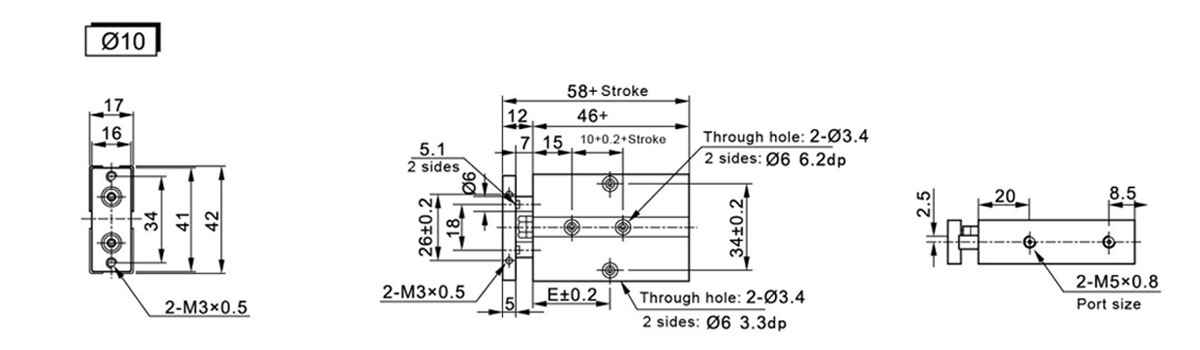

  • الرمز/السكتة الدماغية 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

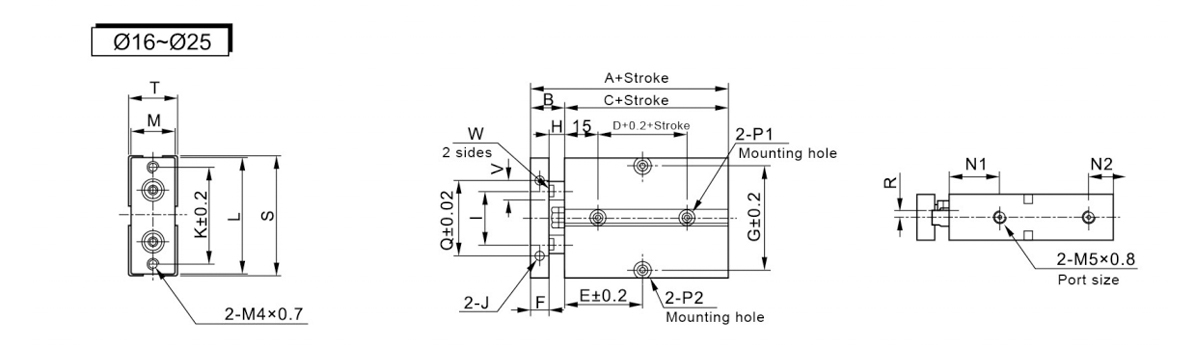

    الرمز/السكتة الدماغية A B C D السكتة الدماغية 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    الرمز/السكتة الدماغية G H 1 J K L M ن1 ن2 ص1 ص2 Q R S T V W
    16 47 7 24 م4×0.7العمق5 47 53 20 22 11 كلا الجانبين: 07.5 عمق 7.2 ملم من خلال الفتحة Ø4.5 كلا الجانبين: 08 العمق 4.5 ملم من خلال الفتحة Ø4.5 34 3 54 21 8 6.1
    20 55 10 28 م4×0.7العمق5 55 61 24 25 12 كلا الجانبين: 07.5 عمق 7.2 ملم من خلال الفتحة Ø4.5 كلا الجانبين: 08 العمق 4.5 ملم من خلال الفتحة Ø4.5 44 3.5 62 25 10 8.1
    25 66 9 34 م4×0.7العمق5 66 72 29 27 12 كلا الجانبين: 07.5 عمق 7.2 ملم من خلال الفتحة Ø4.5 كلا الجانبين: 08 العمق 4.5 ملم من خلال الفتحة Ø4.5 56 6 73 30 12 10.1

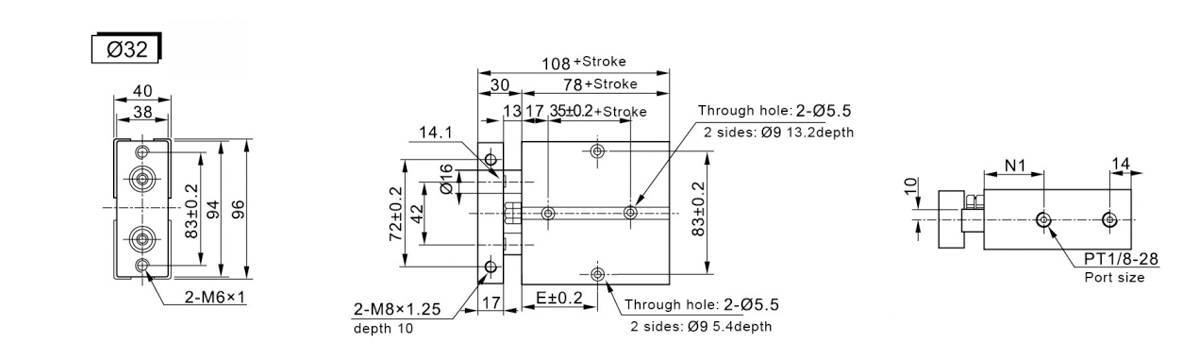

    الرمز/السكتة الدماغية 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    ن1 35 40
