سلسلة MGP اسطوانة رقيقة مع قضيب التوجيه الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة متعددة المحاور / سلسلة MGP اسطوانة رقيقة مع قضيب التوجيه

سلسلة MGP اسطوانة رقيقة مع قضيب التوجيه سلسلة MGP اسطوانة رقيقة مع قضيب التوجيه
  • سلسلة MGP اسطوانة رقيقة مع قضيب التوجيه
  • سلسلة MGP اسطوانة رقيقة مع قضيب التوجيه
اسطوانة متعددة المحاور

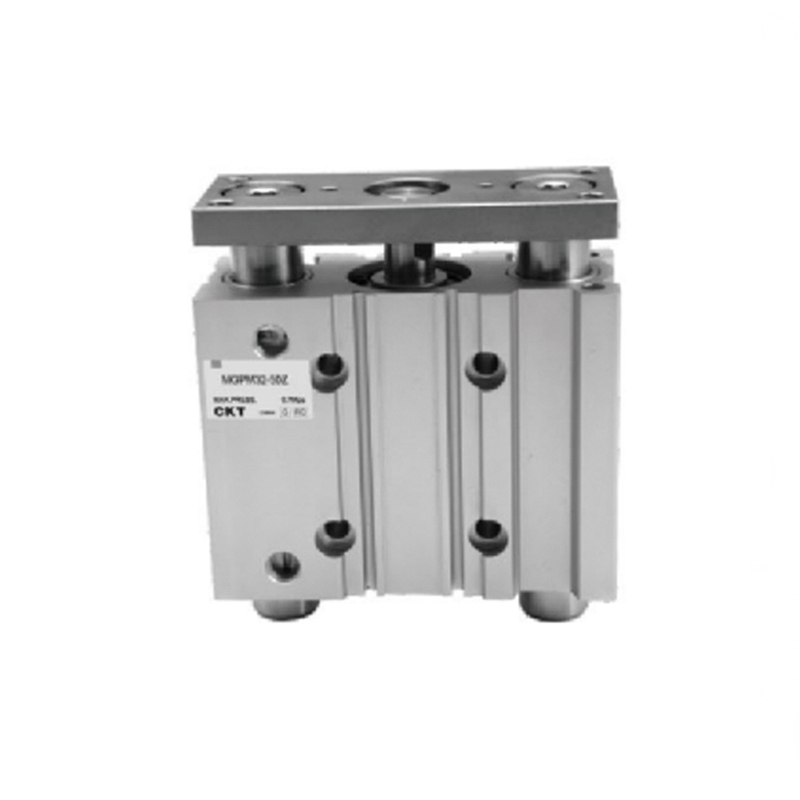

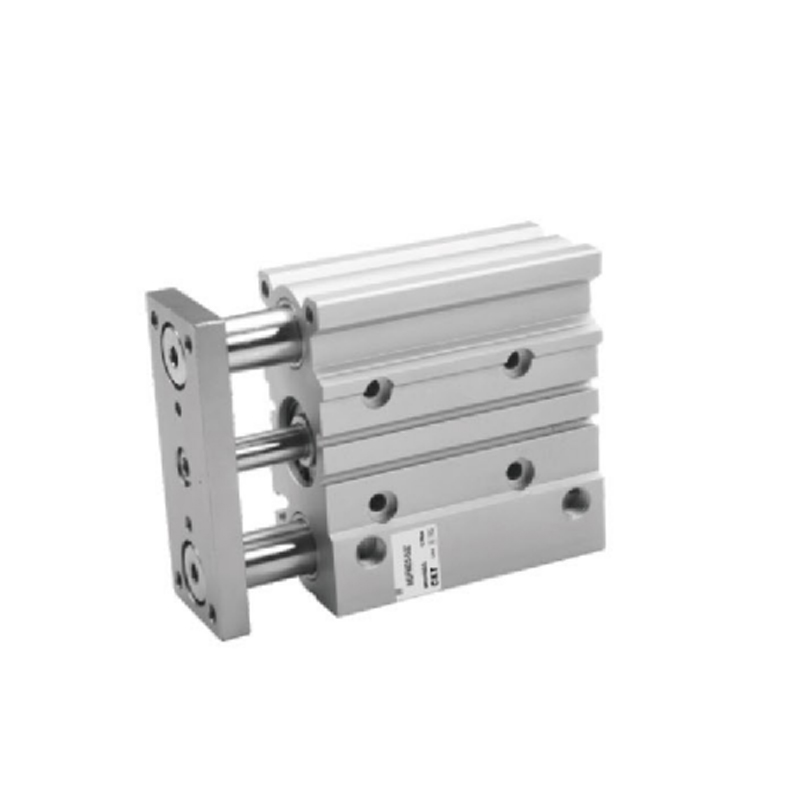

سلسلة MGP اسطوانة رقيقة مع قضيب التوجيه

1. حجم صغير وخفيف الوزن
2. مقاومة قوية للحمل الجانبي
3. مقاومة قوية لعزم الدوران
4. دقة عالية في عدم الدوران
5. يمكن أن يكون محمل قضيب التوجيه عبارة عن محمل منزلق أو محمل كروي
6. سهل التركيب
7. يمكن تحديد موضع الأنبوب ذو الجانبين

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:أسطوانة مصغرة من سلسلة MGJ مع قضيب توجيه
التالي:سلسلة CXSW من خلال اسطوانة قضيب مزدوج
  • المواصفات القياسية
    حجم التجويف (مم) 12 16 20 25 32 40 50 63 80 100
    السوائل الهواء
    العمل التمثيل المزدوج
    أقصى ضغط التشغيل (ميغاباسكال) 1.0
    الحد الأدنى لضغط التشغيل (MPa) 0.12 0.1
    درجة الحرارة المحيطة والسوائل -10 ~ 60 درجة مئوية (بدون تجميد)
    سرعة المكبس 50 ~ 500 مم / ثانية 50 ~ 400 ملم
    وسادة كلا الطرفين مصد مطاطي
    التسامح مع طول السكتة الدماغية 1.5 ملم
    * التشحيم غير مطلوب
    تحمل محمل منزلق / جلبة كروية / جلبة كروية عالية الدقة
    غير الدورية
    الدقة
    (جزء المشبك)     		تحمل الشريحة ± 0.08 درجة ±0.07° ±0.06° ± 0.05 درجة ± 0.04 درجة
    جلبة الكرة ± 0.10 درجة ±0.09° ± 0.08 درجة ±0.06° ± 0.05 درجة
    دقة عالية
    جلبة الكرة
    ميناء الأنابيب م5×0.8 1/8 1/4 3/8
    *الرجاء استخدام ISOVG32 إذا كنت تريد استخدام التشحيم.

    حجم التجويف (مم) 16 20،25،32،40،50،63،80،100
    أقصى ضغط التشغيل (ميجا باسكال) 1.0
    الحد الأدنى لضغط التشغيل (MPa) 0.15 0.12

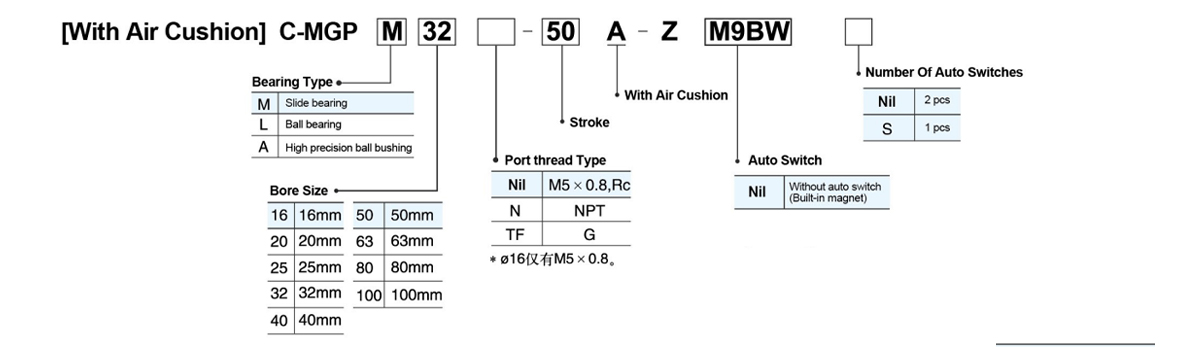

    وسادة الهواء cushion on both ends

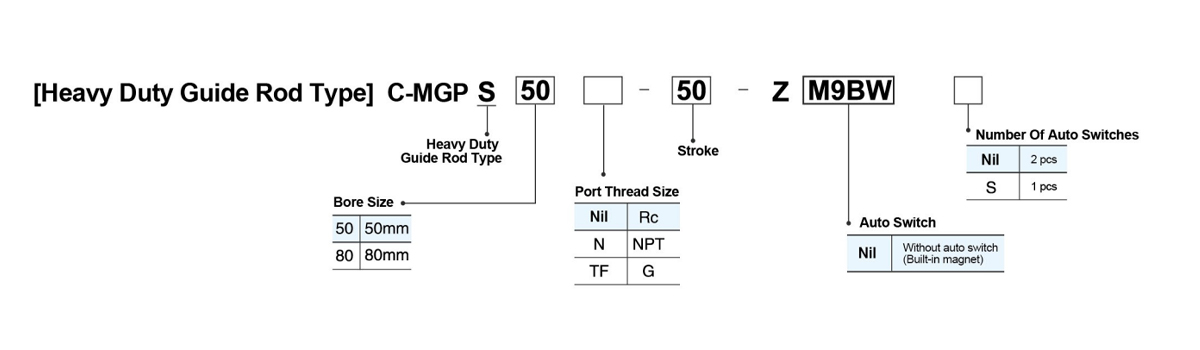

    المواصفات
    حجم التجويف (مم) 50 80
    نطاق ضغط التشغيل (ميجا باسكال) 0.1~1.0
    سرعة مكبس التشغيل (مم/ثانية) 50 ~ 400
    وسادة مصد مطاطي على كلا الطرفين
    السكتة الدماغية القياسية 25,50,75,100,125,150,175,200
    دقة اللوحة النهائية غير الدوارة ± 0.05 درجة ± 0.04 درجة

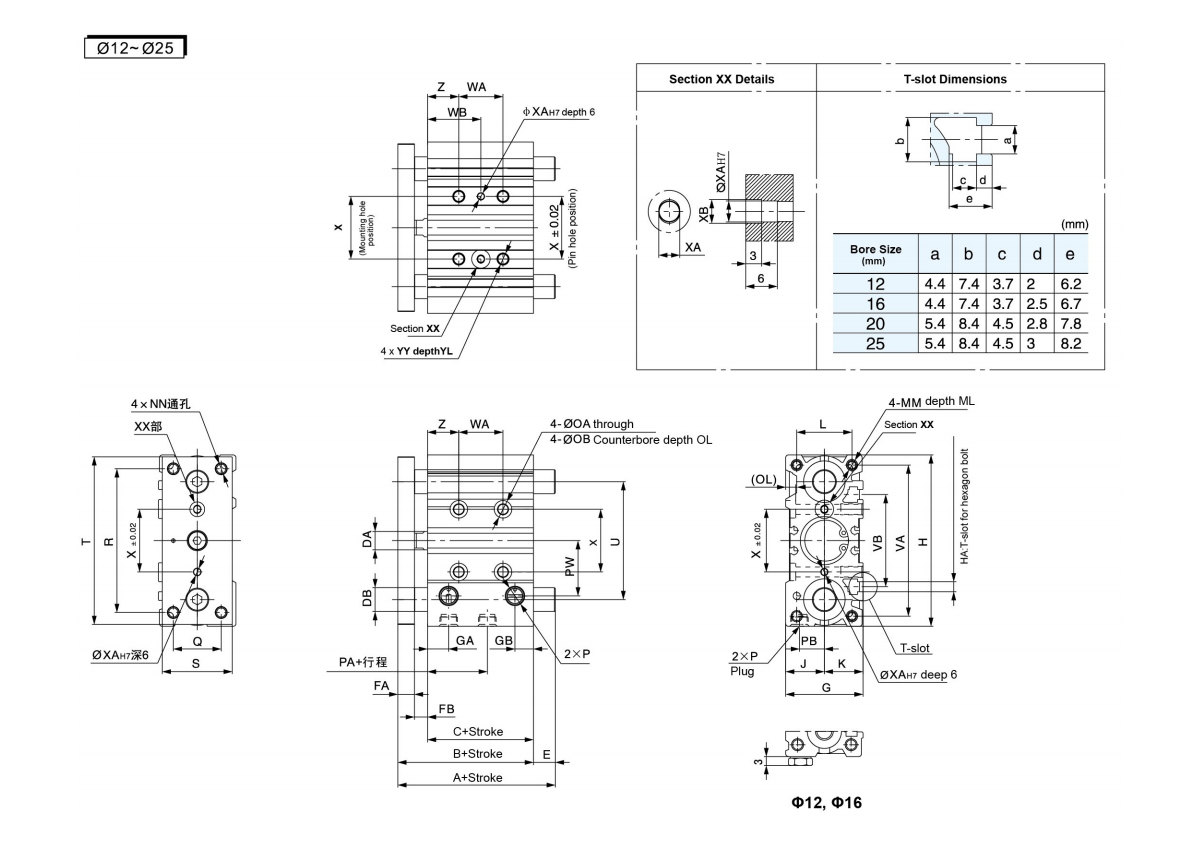

  • C-MGPM،C-MGPL،C-MGالسلطة الفلسطينية مشترك الأبعاد                                                                                                                                                     (مم)
    تتحمل
    الحجم
    (مم)     		السكتة الدماغية (مم) B C دا اتحاد كرة القدم فيسبوك G جا غيغابايت H ها J K L مم مل ن الزراعة العضوية أوب رأ P
    لا شيء تينيسي تف
    12 10،20،30،40،50،75،100،
    125,150,175,200,250     		42 29 6 7 6 26 11.5 8 58 م4 13 13 18 م4×0.7 10 م4×0.7 4.3 8 4.5 م5×0.8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 م4 15 15 22 م5×0.8 12 م5×0.8 4.3 8 4.5 م5×0.8 - -
    20 20،30،40،50،75،100،125،150،
    175,200,250,300,350,400     		53 37 10 8 8 36 11.5 9 83 م5 18 18 24 م5×0.8 13 م5×0.8 5.4 9.5 5.5 آر سي 1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 م5 21 21 30 م6×1.0 15 م6×1.0 5.4 9.5 5.5 آر سي 1/8 NPT1/8 G1/8

    تتحمل
    الحجم
    (مم)     		السلطة الفلسطينية بي.بي PW Q R S T U فرجينيا VB وا البنك الدولي X XA إكس بي ص YL Z
    الثلاثين أو
    أقل     		9sr3oS
    أقل     		أكثر من 100 أو 200 أو أقل أكثر من 200 و300 أو أقل أكثر من 300 ش الثلاثين أو
    أقل     		أكثر من 30 و100 أو أقل أكثر من 100 أو 200 أو أقل أكثر من 200 أو 300 أو أقل أكثر من 300 ش
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 م5×0.8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 م5×0.8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 م6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 م6×1.0 12 17

    محمل منزلق C-MGPM IA,ديسيبل,E البعد                                (مم)
    تتحمل
    الحجم
    (مم)     		A ديسيبل E
    الخمسين أو أقل أكثر من 50 و100 أو أقل أكثر من 100 أو 200 أو أقل أكثر من 200 ش الخمسين أو أقل أكثر من 50 و100 أو أقل أكثر من 100 أو 200 أو أقل أكثر من 200 ش
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (الجلبة الكروية)
    C-MGالسلطة الفلسطينية (جلبة كروية عالية الدقة)/A,ديسيبل,E البعد   (مم)
    تتحملSize(mm) A ديسيبل E
    الثلاثين أو أقل أكثر من 30 و100 أو أقل أكثر من 100 أو 200 أو أقل أكثر من 200 ش الثلاثين أو أقل أكثر من 30 و100 أو أقل أكثر من 100 أو 200 أو أقل أكثر من 200 ش
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

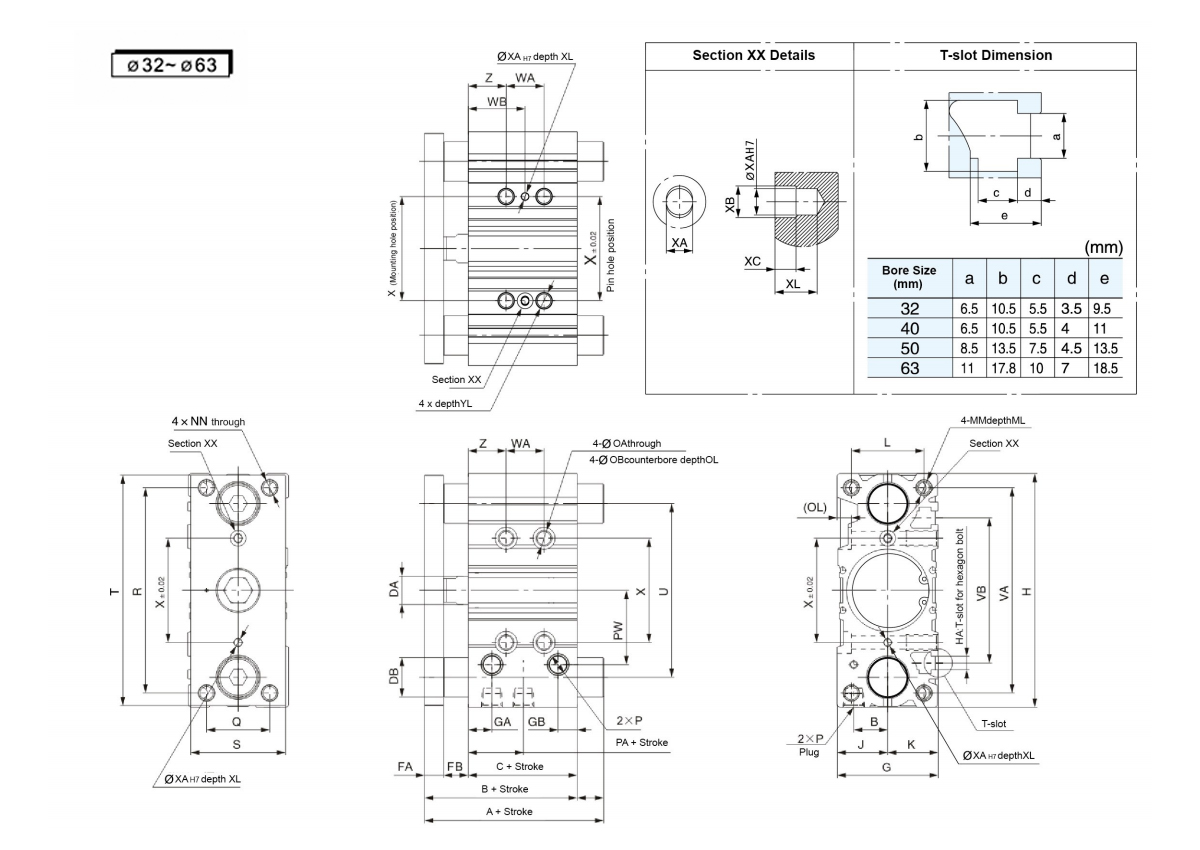

    C-MGPM،C-MGPL،C-MGالسلطة الفلسطينية مشترك الأبعاد                                                                                                                                                     (مم)
    تتحمل
    الحجم
    (مم)     		السكتة الدماغية (مم) B C دا اتحاد كرة القدم فيسبوك G جا غيغابايت H ها J K L مم مل ن الزراعة العضوية أوب رأ P
    لا شيء تينيسي تف
    32 25,50,75,
    100,125,150,
    175,200,250,
    300,350,400.     		59.5 37.5 14 10 12 48 12 9.5 112 م6 24 24 34 م8×1.25 20 م8×1.25 6.7 11 7.5 آر سي 1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 م6 27 27 40 م8×1.25 20 م8×1.25 6.7 11 7.5 آر سي 1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 م8 32 32 46 م10×1.5 22 م10×1.5 8.6 14 9 آر سي 1/4 NPT1/4 جي1/4
    63 77 49 18 12 16 78 15.5 14 162 م10 39 39 58 م10×1.5 22 م10×1.5 8.6 - 9 آر سي 1/4 NPT1/4 جي1/4

    تتحمل
    الحجم
    (مم)     		السلطة الفلسطينية بي.بي PW Q R S T U فرجينيا VB وا البنك الدولي X XA إكس بي XC XL ص YL Z
    25 أو أقل أكثر من 25 من 100 أو أقل أكثر من 100 أو 200 أو أقل أكثر من 200 و300 أو أقل أكثر من 300 ش 25 أو أقل أكثر من 25 من 100 أو أقل أكثر من 100 أو 200 أو أقل أكثر من 200 و300 أو أقل أكثر من 300 ش
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 م8×1.25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 م8×1.25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 م10×1.5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 م10×1.5 20 24

    محمل منزلق C-MGPM IA,ديسيبل,E البعد                                 (مم)
    تتحمل
    الحجم
    (مم)     		A ديسيبل E
    الخمسين أو أقل أكثر من 50 و200 أو أقل أكثر من 200 ش الخمسين أو أقل أكثر من 50 و200 أو أقل أكثر من 200 ش
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (الجلبة الكروية)
    C-MGPA (جلبة كروية عالية الدقة)/A، DB، E البعد (مم)
    تتحمل
    الحجم
    (مم)     		A ديسيبل E
    الخمسين أو أقل أكثر من 50 و100 أو أقل أكثر من 100 أو 200 أو أقل أكثر من 200 ش الخمسين أو أقل أكثر من 50 و100 أو أقل أكثر من 100 أو 200 أو أقل أكثر من 200 ش
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

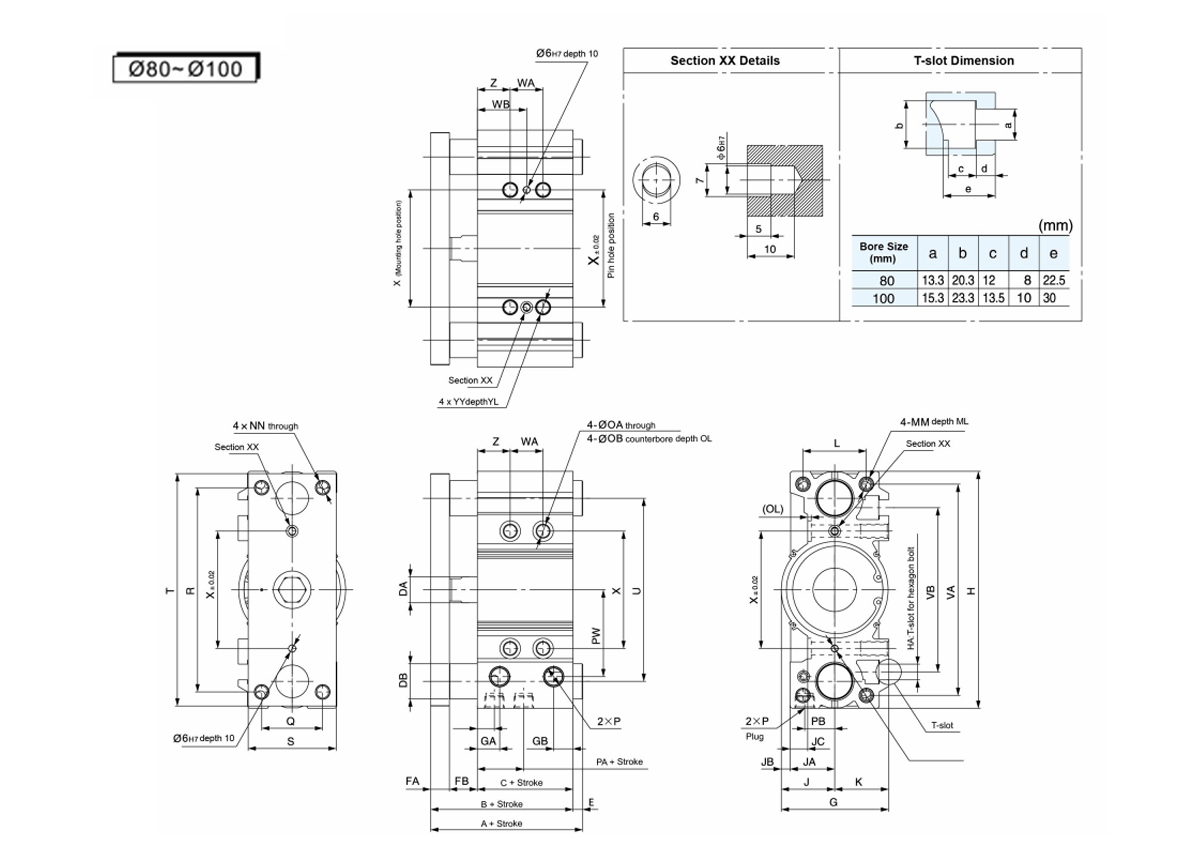

    C-MGPM،C-MGPL،C-MGPA الأبعاد المشتركة                                                                                               (ملم)
    تتحمل
    الحجم
    (مم)
    السكتة الدماغية
    (مم)     		B C دا اتحاد كرة القدم فيسبوك G جا غيغابايت جي سي H ها J جا جي بي جي سي K L مم مل ن الزراعة العضوية أوب رأ P
    لا شيء تينيسي تف
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 م12 45.5 38 7.5 15 46 54 م12×1.75 25 م12×1.75 10.6 17.5 3 آر سي 3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 م14 55.5 45 10.5 10 56 62 م14x2.0 31 م14x2.0 12.5 20 8 آر سي 3/8 NPT3/8 G3/8

    تتحمل
    الحجم
    (مم)     		السلطة الفلسطينية بي.بي PW Q R S T U فرجينيا VB وا البنك الدولي X ص YL Z
    25 أو أقل أكثر من 25 من 100 أو أقل أكثر من 100 أو 200 أو أقل أكثر من 200 و300 أو أقل أكثر من 300 ش 25 أو أقل أكثر من 25 من 100 أو أقل أكثر من 100 أو 200 أو أقل أكثر من 200 ش
    300 أو أقل     		أكثر من 300 ش
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 م12×1.75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 م14×2.0 28 11

    C-MGPM الشريحة تحمل IA، DB، E البعد
    (مم)
    تتحمل
    الحجم
    (مم)     		A ديسيبل E
    الخمسين أو أقل أكثر من 50
    200 أو أقل     		أكثر من 200 ش الخمسين أو أقل أكثر من 50
    200 أو أقل     		أكثر من 200 ش
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (الجلبة الكروية)
    C-MGPA (جلبة كروية عالية الدقة) / أبعاد A، DB، E
    (مم)
    تتحمل
    الحجم
    (مم)     		A ديسيبل E
    25 أو أقل أكثر من 25 أو 50 أو أقل أكثر من 50 و200 أو أقل أكثر من 200 ش 25 أو أقل أكثر من 25 أو 50 أو أقل أكثر من 50 و200 أو أقل أكثر من 200 ش
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
