منظم ضغط الفلتر من سلسلة AW
  • منظم ضغط الفلتر من سلسلة AW
وحدات F.R.L. وحدات سلسلة التيار المتردد

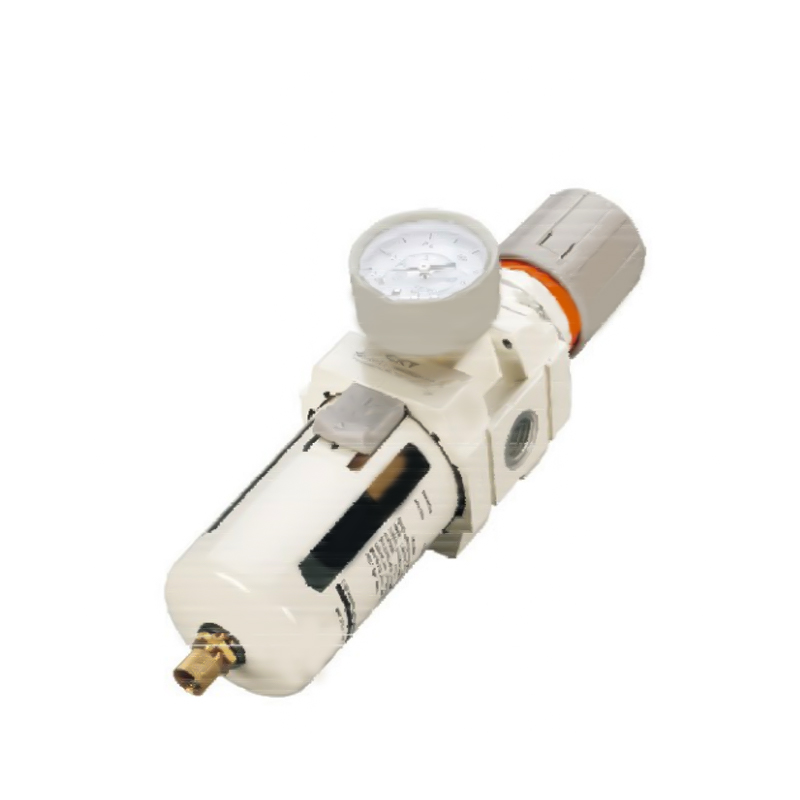

منظم ضغط الفلتر من سلسلة AW

يعد منظم ضغط المرشح من سلسلة AW مكونًا رئيسيًا لمعالجة مصدر الهواء في الأنظمة الهوائية الصناعية. إنه يدمج وظائف الترشيح وتنظيم الضغط لتوفير هواء مضغوط نظيف ومستقر للضغط للمحركات، مما يضمن الموثوقية والتشغيل طويل الأمد للنظام.

1. القدرة على اعتراض الشوائب متعددة المراحل

يمكن لهيكل الترشيح المدمج عالي الكفاءة أن يفصل بعمق الجسيمات الصلبة والبقايا السائلة في مصدر الهواء، مما يقلل من خطر تلوث خطوط الأنابيب.


2. التحكم في التوازن الديناميكي للضغط

تتميز آلية تنظيم الضغط بخصائص تباطؤ منخفضة، ونطاق تقلب ضغط الإخراج ضيق، مما يمنع بشكل فعال انحراف الضغط الناتج عن تغيرات الحمل.


3. واجهة التجميع المعيارية

تم اعتماد تصميم التوصيل السريع القياسي للمنفذ، والذي يتوافق مع مجمعات الغاز السائدة وتخطيطات خطوط الأنابيب، مما يؤدي إلى تقصير دورة التثبيت في الموقع بشكل كبير.


4. تغطية مواصفات السيناريو الكامل

يوفر مستويات تدفق سلسلة 2000/3000/4000/5000 للتكيف مع ظروف عمل الدوائر الهوائية ذات الأحجام المختلفة.


5. التكيف العالمي لخطوط الأنابيب

يدعم تكوين الأنابيب ذات القطر المتقاطع 1/8 بوصة إلى 1 بوصة لتحقيق النشر السريع المتوافق مع شبكات إمدادات الغاز الحالية.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:مجموعة مرشحات سلسلة AC (قطعتين)
التالي:آل سلسلة التشحيم
  • إثبات الضغط 1.5Mpa{15.3kgf/cm²}
    الحد الأقصى لضغط التشغيل 1.0Mpa{10.2kgf/cm²}
    درجة الحرارة المحيطة والسوائل 5 ~ 60 درجة مئوية
    فتحة المصفاة 5μm
    مادة الوعاء البولي
    حارس الوعاء C-AW1000~2000 (بدون)       C-AW3000~5000 (مع)
    اضبط نطاق الضغط C-AW1000:0.05~0.7Mpa(0.51~7.1kgf/cm²)
    C-AW2000~5000:0.05~0.85Mpa(0.51~8.7kgf/cm²)
    ملاحظة: 2،10،20،40،70،100 ميكرومتر لاختياري

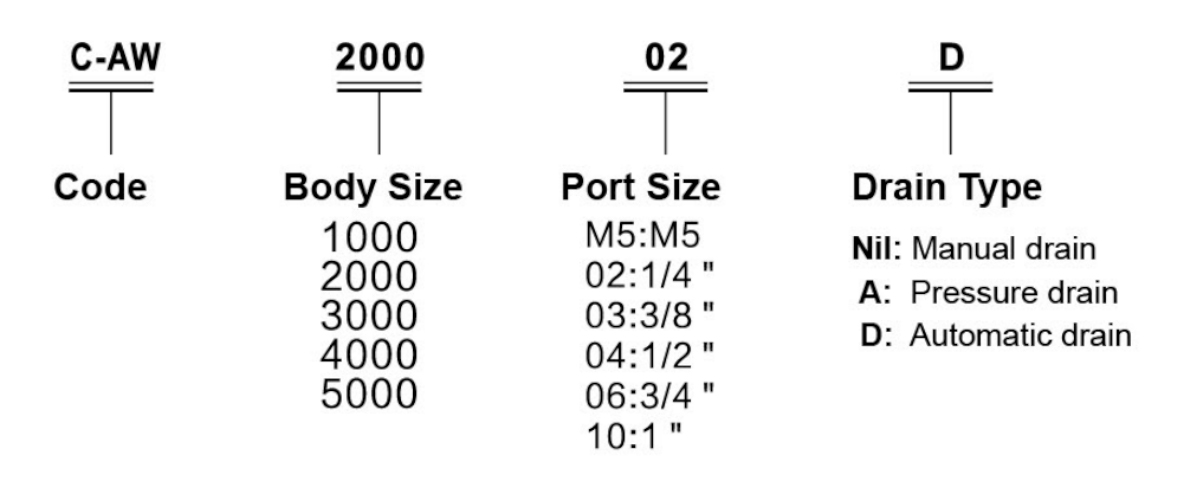

    نموذج المواصفات
    التدفق المقدر حجم المنفذ
    الصليب الأحمر (PT)     		قياس حجم المنفذ
    الصليب الأحمر (PT)     		الوزن
    (كغف)
    الصرف اليدوي استنزاف تلقائي
    C-AW1000-M5 C-AW1000-M5D 100 م5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    سي-AW5000-10 سي-AW5000-10D 5000 1 1/4
    ملحوظة: 1. عادة ما يكون الصرف الأوتوماتيكي القياسي مفتوحًا (N.O.). توفر السلسلة C-AW3000~4000 أيضًا خيار الإغلاق العادي (NC). الحد الأدنى لضغط التشغيل هو: مفتوح عادة - 0.1 ميجا باسكال (1 كجم ثقلي / سم 2)، مغلق عادة - 0.15 ميجا باسكال (1.5 كجم ثقلي / سم 2).
    2. تحت ضغط إمداد يبلغ 0.7 ميجا باسكال (7.1 كجم قوة / سم²).

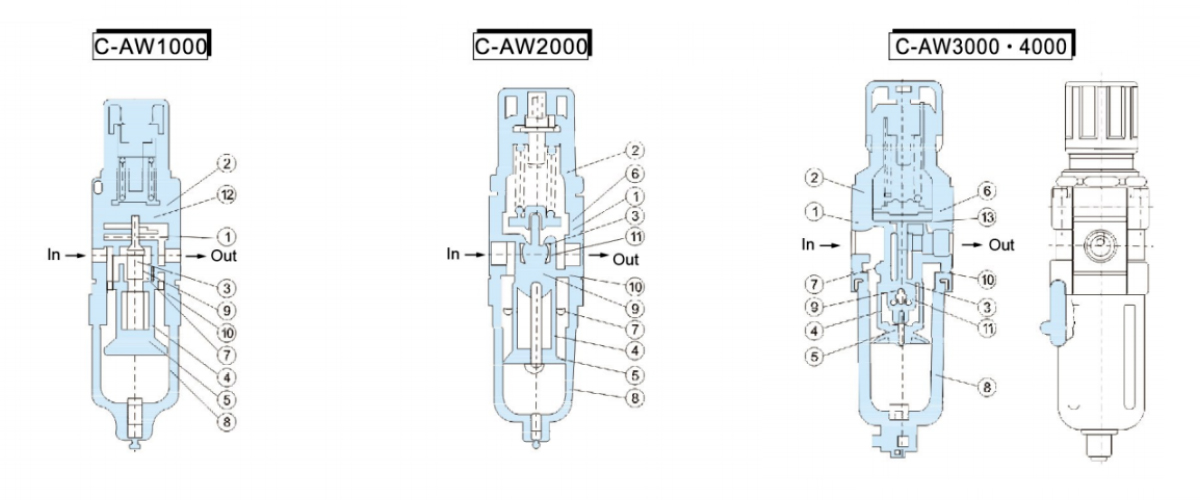

  • المكونات الرئيسية
    البند الاسم مادة ملاحظة
    سي-AW1000~2000 سي-AW3000 سي-AW4000/سي-AW4000-06
    1 الجسم الزنك المصبوب الألومنيوم يموت الصب الألومنيوم يموت الصب أبيض
    2 بونيه ميتاسيتالديهيد الألومنيوم يموت الصب أسود

    المكونات
    البند الاسم مادة الجزء  رقم.
    سي-AW1000 سي-AW2000 سي-AW3000 C-AW4000 C-AW4000-06
    3 تجميع الصمام النحاس نبر - - - - -
    4 عنصر التصفية الراتنج - - - - -
    5 الحاجز ABS - - - - -
    6 جمعية الحجاب الحاجز نبر - - - - -
    7 لوحة انحراف ABS - - - - -
    8 تجميع الوعاء البولي - - - - -
    9 ربيع صمام الفولاذ المقاوم للصدأ - - - - -
    10 الجسم O-ring نبر - - - - -
    11 صمام يا الدائري نبر - - - - -
    12 خاتمي نبر - - - - -
    13 يا الدائري نبر - - - - -

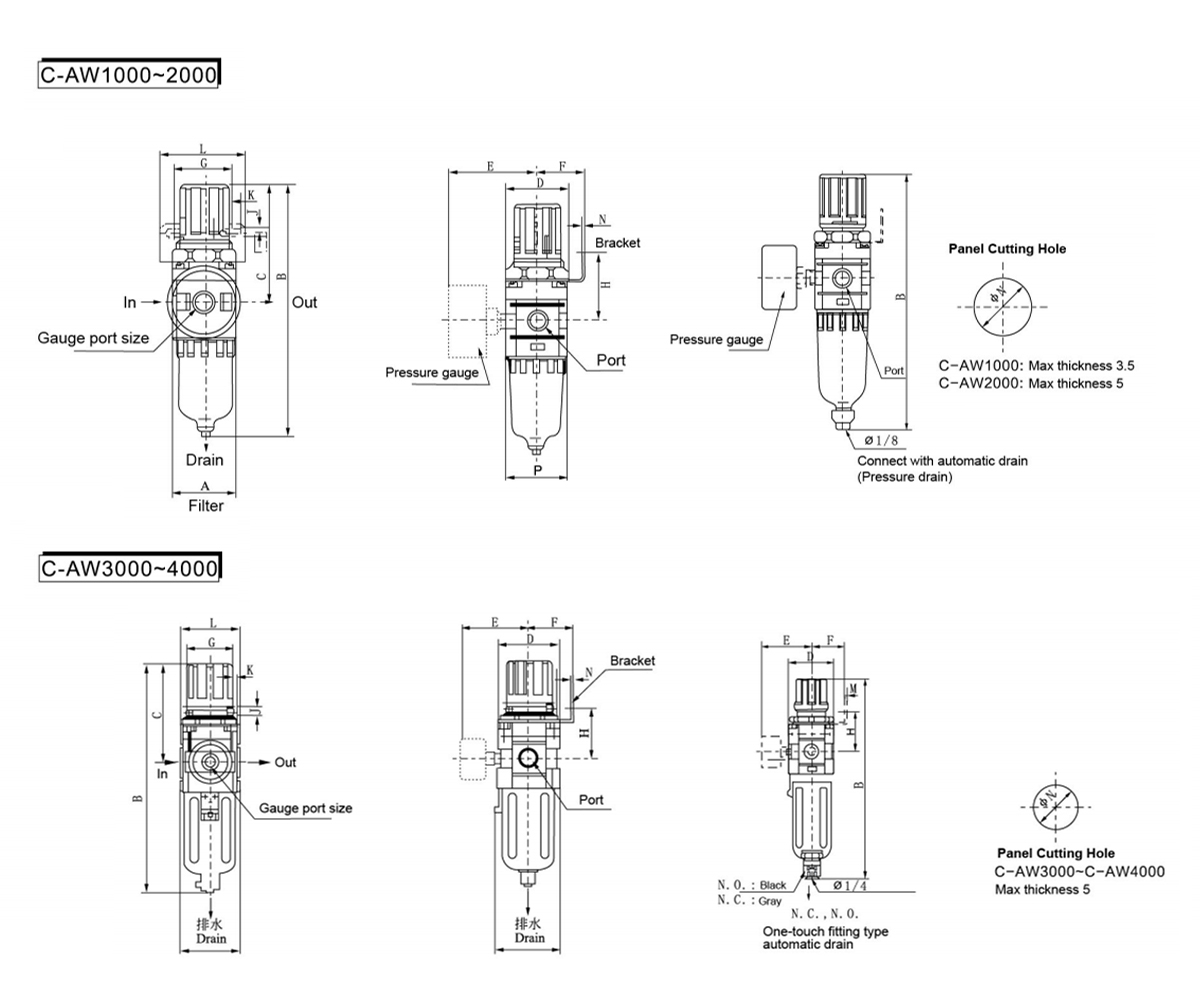

    نموذج ميناء
    الحجم     		A B C D E F G H J K L M N P تواصل مع
    استنزاف تلقائي
    B
    سي-AW1000 م5×0.8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    سي-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    سي-AW3000 1/4 · 3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
