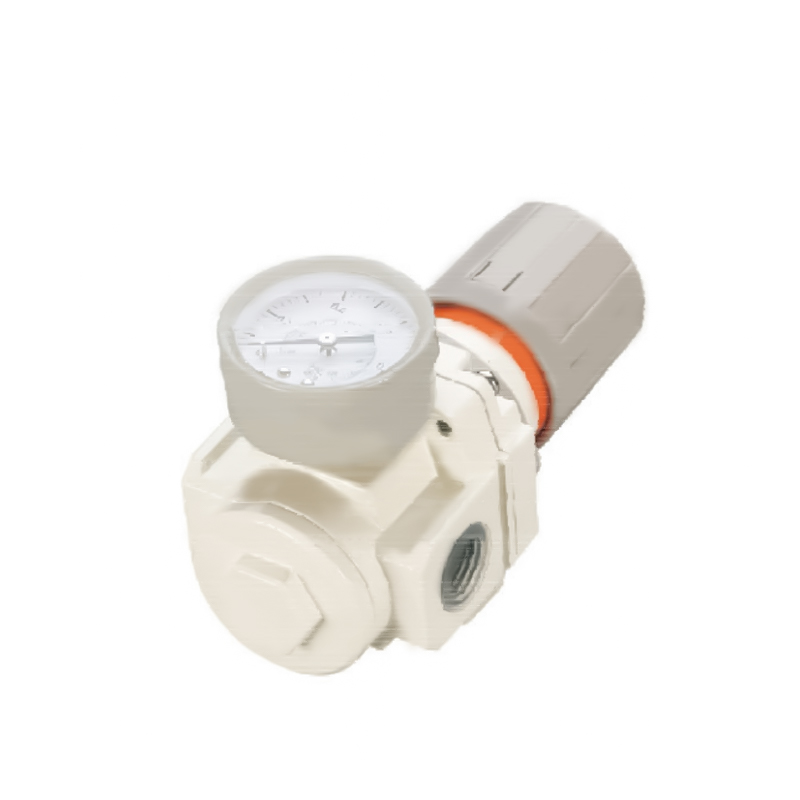

منظم الضغط من سلسلة AR
  • منظم الضغط من سلسلة AR
وحدات F.R.L. وحدات سلسلة التيار المتردد

منظم الضغط من سلسلة AR

يعد منظم الضغط من سلسلة AR أحد مكونات نظام إدارة الضغط في مجال التحكم في السوائل الصناعية. إنه يحقق التحكم الدقيق في الضغط المتوسط ​​من خلال آلية التوازن الديناميكي وهو مناسب لمتطلبات الضغط المستقر في ظل ظروف العمل المعقدة المختلفة. يجمع تصميمه بين التكرار الهيكلي ومبادئ تحسين ديناميكيات السوائل لضمان إخراج ثابت لضغط النظام.

الميزات الأساسية

1. القدرة على التكيف مع الضغط الكامل

- آلية مدمجة متعددة المراحل لتعويض الضغط، وتقلبات تدفق الإزاحة واضطرابات الضغط المنبع من خلال نظام التغذية المرتدة الأساسي للصمام التكيفي، وإنشاء مجال ضغط ثابت، وحماية المعدات الطرفية من صدمات الضغط المفاجئة.

2. بنية صديقة لتكامل النظام

- اعتماد تصميم طوبولوجيا الواجهة المعيارية، فهو يدعم تكوين خطوط الأنابيب المحورية/القطرية متعددة الأبعاد، ويتوافق مع الفلنجات الصناعية القياسية وأنظمة الموصلات السريعة، ويقلل بشكل كبير من تعقيد النشر وتكاليف إعادة بناء خطوط الأنابيب.

3. تغطية متدرجة الضغط قابلة للتطوير

- توفر سلسلة من مصفوفة المنتج عبر مستويات الضغط، والتي تغطي الضبط الدقيق للضغط المنخفض لسيناريوهات إخماد الضغط العالي، وتدعم المستخدمين لمطابقة حلول جسم الصمام بمرونة لنطاقات الضغط المقابلة وفقًا لعتبات ضغط النظام.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:آل سلسلة التشحيم
التالي:مرشحات الهواء من سلسلة AF
  • إثبات الضغط 1.5Mpa{15.3kgf/cm²}
    الحد الأقصى لضغط التشغيل 1.0Mpa{10.2kgf/cm²}
    درجة الحرارة المحيطة والسوائل 5 ~ 60 درجة مئوية
    اضبط نطاق الضغط C-AR1000:0.05~0.7Mpa(0.51~7.1kgf/cm²)
    C-AR2000~5000:0.05~0.85Mpa(0.51~8.7kgf/cm²)
    ملاحظة: يحتوي C-AR2000~5000 أيضًا على نطاق الضغط: 0.02~0.2Mpa(Kgf/m²)

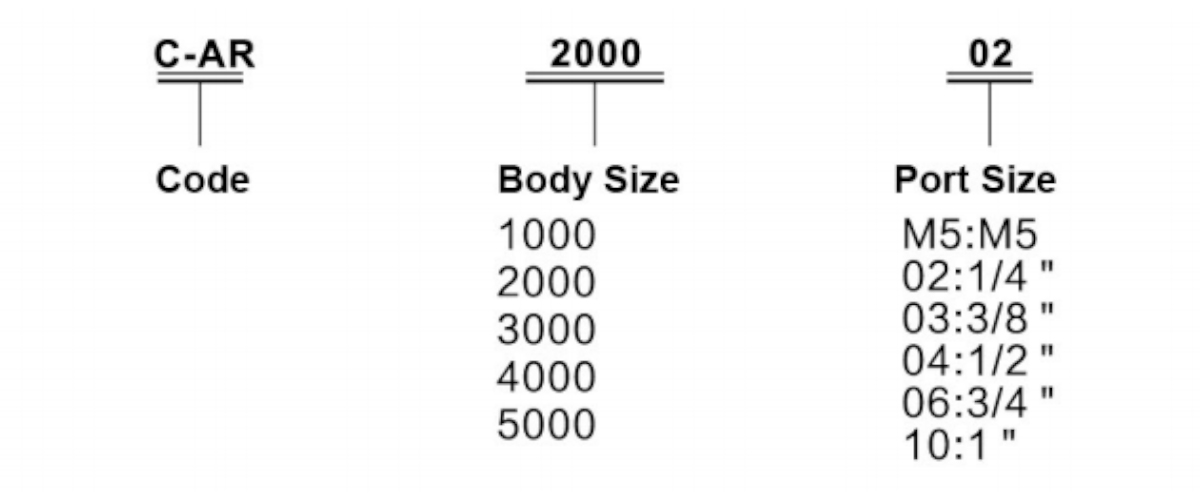

    نموذج المواصفات
    التدفق المقدر (لتر/دقيقة) حجم المنفذ Rc(PT) مقياس الضغط الحجم Rc(PT) الوزن (كجم)
    C-AR1000-M5 100 م5×8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    ملاحظة: مصدر الضغط 0.7 ميجا باسكال (7.1 كجم ثقلي / سم ²) ، ضغط المجموعة الثانية هو 0.5 ميجا باسكال (5.1 كجم ثقلي / سم ²)

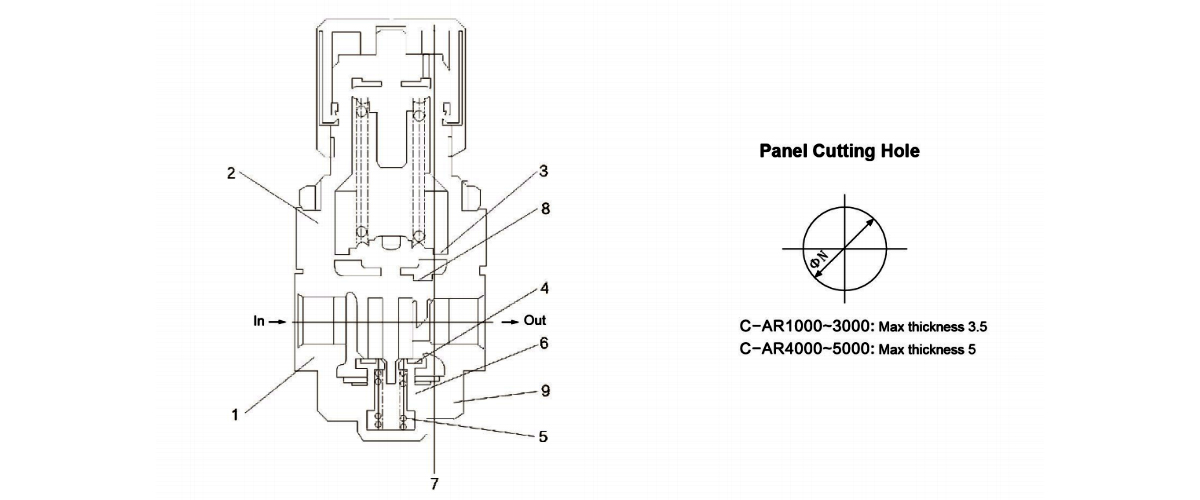

  • المكونات الرئيسية
    البند الاسم مادة ملاحظة
    C-AR1000~2000 C-AR3000 سي-AR4000 ~ C-AR5000
    1 الجسم الزنك المصبوب الألومنيوم يموت الصب الألومنيوم يموت الصب أبيض
    2 بونيه ميتاسيتالديهيد الألومنيوم يموت الصب أسود

    المكونات
    البند الاسم مادة رقم الجزء
    C-AR1000 سي-AR2000 C-AR3000 سي-AR4000 سي-AR4000-06 C-AR5000
    3 تجميع الغشاء نبر - - - - - -
    4 تجميع الصمام النحاس نبر - - - - - -
    5 ربيع صمام الفولاذ المقاوم للصدأ - - - - - -
    6 يا الدائري نبر - - - - - -
    7 مين برينج الدائري نبر - - - - - -
    8 يا الدائري نبر - - - - - -
    9 يا الدائري نبر - - - - - -
    10 ضبط الربيع - - - - - - -
    11 صمام العادم - - - - - - -

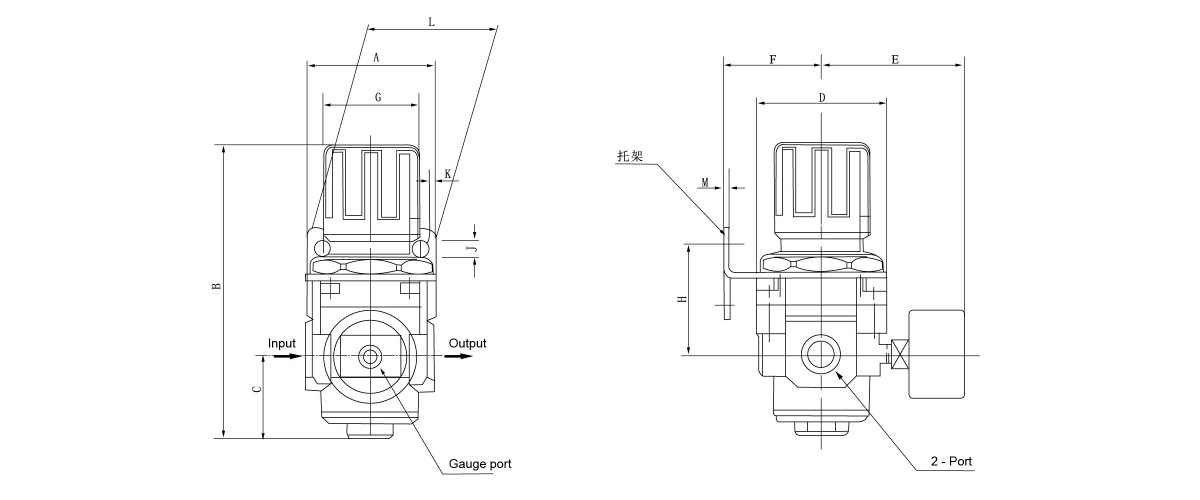

    نموذج A B C D E F G H J K L M N
    C-AR1000 م5×0.8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    سي-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 · 3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    سي-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    سي-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 ·1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
