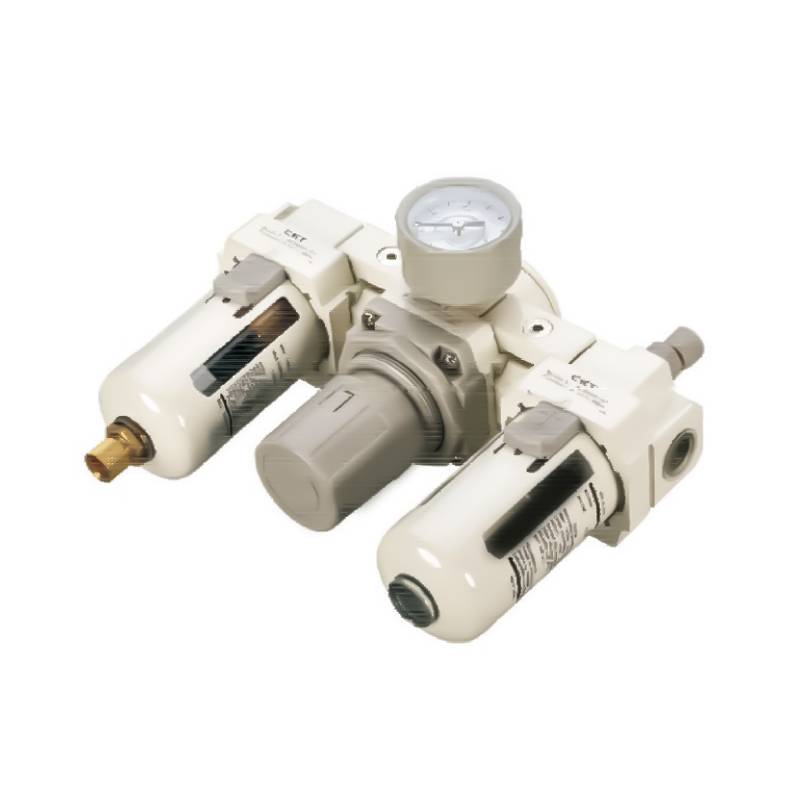

مجموعة مرشح سلسلة AC (قطعة ثلاثية)
  • مجموعة مرشح سلسلة AC (قطعة ثلاثية)
وحدات F.R.L. وحدات سلسلة التيار المتردد

مجموعة مرشح سلسلة AC (قطعة ثلاثية)

مجموعة مرشحات سلسلة AC (ثلاثية القطع) هي الوحدة الأساسية الأساسية للمعالجة المسبقة لمصدر الهواء في الأنظمة الهوائية الصناعية. إنه يدمج عادة ثلاث وظائف: ترشيح الشوائب، تنظيم الضغط، وتزييت المحرك. إنه يوفر وسط عمل نظيف، مستقر ومناسب للمكونات الهوائية النهائية، مما يضمن الموثوقية وعمر تشغيل النظام.

الميزات الأساسية:

1. نظافة متوسطة ممتازة: إنها تتمتع بقدرة فعالة على التقاط الشوائب، ويمكنها تصفية الجزيئات الصلبة ورذاذ الماء السائل بشكل فعال في مصدر الهواء، وتقليل الضرر المحتمل للمكونات الدقيقة بشكل كبير.

2. إخراج الضغط المستقر: تعمل آلية تنظيم الضغط المدمجة بشكل موثوق، ويمكنها ضبط مستوى ضغط العمل المطلوب للنظام والحفاظ عليه بدقة، وتخفيف تأثير تقلبات الضغط المنبع على المعدات النهائية بشكل فعال.

3. التحكم الأمثل في التشحيم: يركز تصميم رذاذ الزيت على الكفاءة، ويمكنه تحقيق إمداد رذاذ التشحيم المستقر والقابل للتحكم مع تدفق هواء أقل، مما يضمن تشحيم المحركات بشكل كامل واقتصادي. حماية.

4. التكيف المرن للمواصفات: توفير خيارات سلسلة 2000/3000/4000/5000، والتي تغطي من التطبيقات الأساسية إلى ظروف العمل الأكثر تطلبًا، وسهلة التكيف والاختيار وفقًا لمتطلبات تحميل النظام وتدفقه.

5. مجموعة واسعة من توافق الواجهة: دعم 1/8"، 1/4"، 3/8"، 1/2"، 3/4"، 1" وأقطار الأنابيب القياسية الأخرى، سهلة التوصيل والتكامل مع الأنابيب الهوائية ذات المواصفات المختلفة، مما يبسط التثبيت في الموقع.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:مجموعة مرشحات سلسلة AC (قطعتين)
  • إثبات الضغط 1.5Mpa{15.3kgf/cm²}
    الحد الأقصى لضغط التشغيل 1.0Mpa{10.2kgf/cm²}
    درجة الحرارة المحيطة والسوائل 5 ~ 60 درجة مئوية
    فتحة المصفاة 5μm
    يوصي بالتشحيم ISOVG32 أو ما يعادلها
    مادة الوعاء البولي
    حارس الوعاء C-AC1000~2000(بدون)        C-AC3000~5000(مع)
    اضبط نطاق الضغط C-AC1000:0.05-0.7Mpa(0.51~7.1kgf/cm²)
    C-AC2000~5000:0.05~0.85Mpa(0.51~8.7kgf/cm²)
    ملاحظة: 2،10،20،40،70،100 ميكرومتر   لـ   اختياري

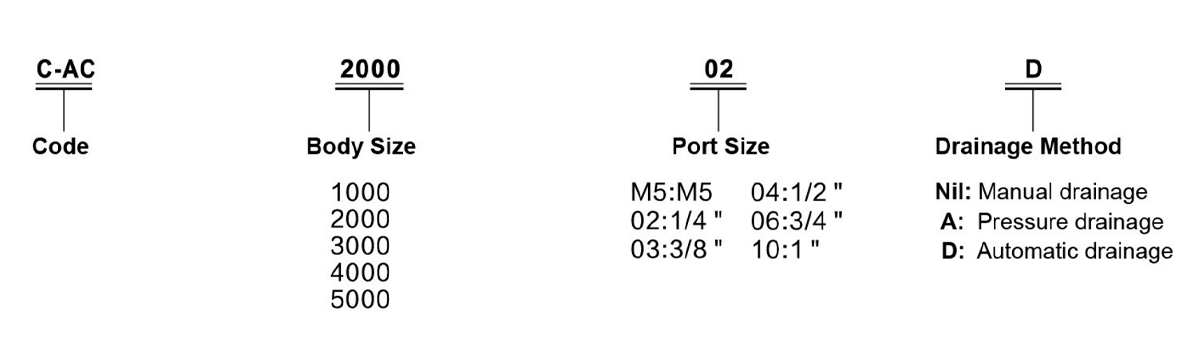

    نموذج المواصفات
    المكونات التدفق المقدر
    (لتر/دقيقة)     		حجم المنفذ
    الصليب الأحمر (PT)     		مقياس الضغط
    حجم المنفذ
    الصليب الأحمر (PT)     		الوزن
    (كغف)
    الصرف اليدوي استنزاف تلقائي تصفية منظم تزييت
    C-AC1000-M5 C-AC1000-M5D C-AF1000 C-AR1000 C-AL1000 90 م5×8 1/16 0.26
    C-AC2000-02 C-AC2000-02D سي-AF2000 سي-AR2000 سي-AL2000 500 1/4 1/8 0.74
    C-AC3000-02 C-AC3000-02D سي-AF3000 C-AR3000 C-AL3000 2000 1/4 1/8 1.18
    C-AC3000-03 C-AC3000-03D سي-AF3000 C-AR3000 C-AL3000 2000 3/8 1/8 1.18
    C-AC4000-03 C-AC4000-03D C-AF4000 سي-AR4000 C-AL4000 4000 3/8 1/4 2.14
    C-AC4000-04 C-AC4000-04D C-AF4000 سي-AR4000 C-AL4000 4000 1/2 1/4 2.14
    C-AC4000-06 C-AC4000-06D C-AF4000 سي-AR4000 C-AL4000 4500 3/4 1/4 2.47
    C-AC5000-06 C-AC5000-06D C-AF5000 C-AR5000 C-AL5000 5000 3/4 1/4 3.82
    C-AC5000-10 C-AC5000-10D C-AF5000 C-AR5000 C-AL5000 5000 1 1/4 3.82
    ملحوظة: 1. عادة ما يكون الصرف الأوتوماتيكي القياسي مفتوحًا (N.O.). توفر السلسلة C-AC3000~5000 أيضًا خيار الإغلاق العادي (NC). الحد الأدنى لضغط التشغيل هو: مفتوح عادة - 0.1 ميجا باسكال (1 كجم ثقلي / سم 2)، مغلق عادة - 0.15 ميجا باسكال (1.5 كجم ثقلي / سم 2).
    2. تحت ضغط إمداد قدره 0.7 ميجا باسكال (7.1 كجم قوة / سم²).

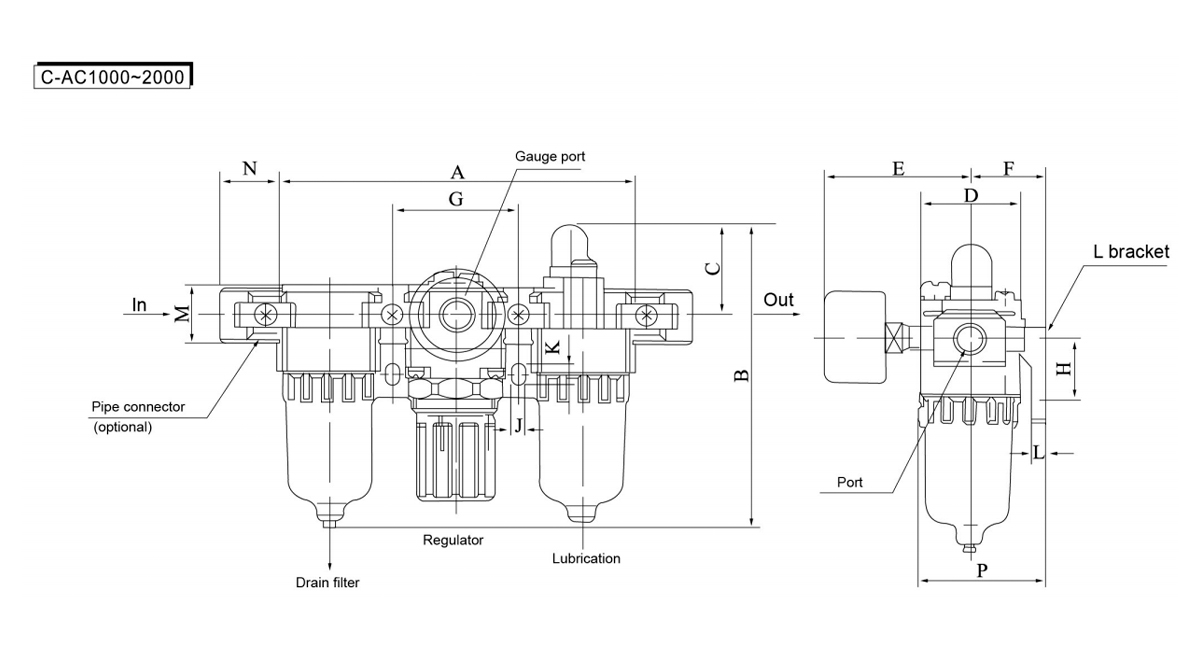

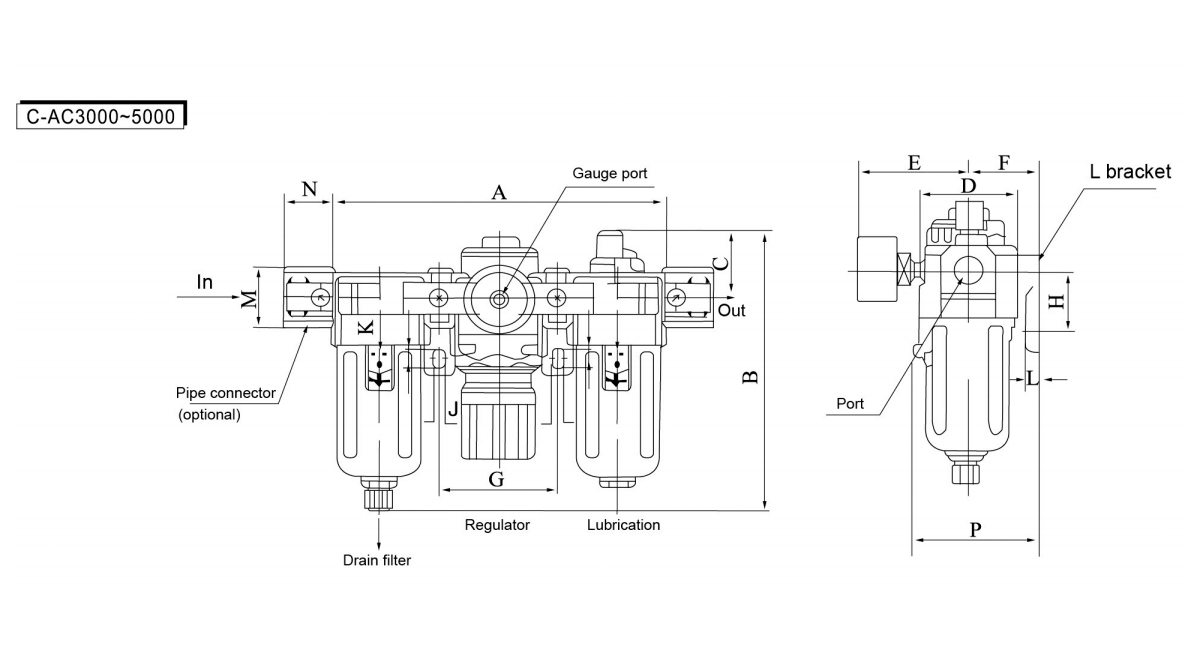

  • نموذج حجم المنفذ A B C D E F G H J K L M N P تواصل مع
    استنزاف تلقائي
    B
    سي-AC1000 م5×0.8 91 84.5 25.5 25 26 25 33 20 4.5 7.5 5 17.5 16 38.5 105
    سي-AC2000 1/4 140 125 38 40 56.8 30 50 24 5.5 8.5 5 22 23 50 147.5
    سي-AC3000 1/4 · 3/8 181 156.5 38 53 60.8 41 64 35 7 11 7 34.2 26 70.5 194
    سي-AC4000 3/8 · 1/2 238 191.5 41 70 65.5 50 84 40 9 13 7 42.2 33 88 229
    سي-AC4000-06 3/4 253 193 40.5 70 69.5 50 89 40 9 13 7 46.2 36 88 230.5
    سي-AC5000 3/4 ·1 300 271.5 48 90 75.5 70 105 50 12 16 10 55.2 40 115 309.5
