صمام يدوي بخمسة اتجاهات من سلسلة 4H الموردون

الصفحة الرئيسية / المنتجات / مكونات التحكم الهوائي / صمام التحكم اليدوي / صمام يدوي بخمسة اتجاهات من سلسلة 4H

صمام يدوي بخمسة اتجاهات من سلسلة 4H صمام يدوي بخمسة اتجاهات من سلسلة 4H صمام يدوي بخمسة اتجاهات من سلسلة 4H
  • صمام يدوي بخمسة اتجاهات من سلسلة 4H
  • صمام يدوي بخمسة اتجاهات من سلسلة 4H
  • صمام يدوي بخمسة اتجاهات من سلسلة 4H
صمام التحكم اليدوي

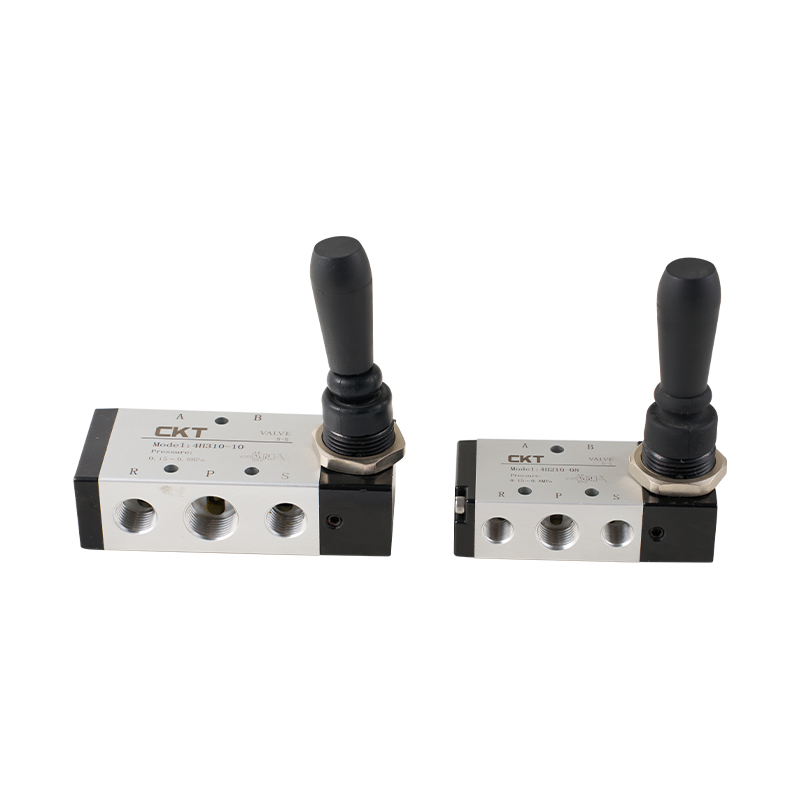

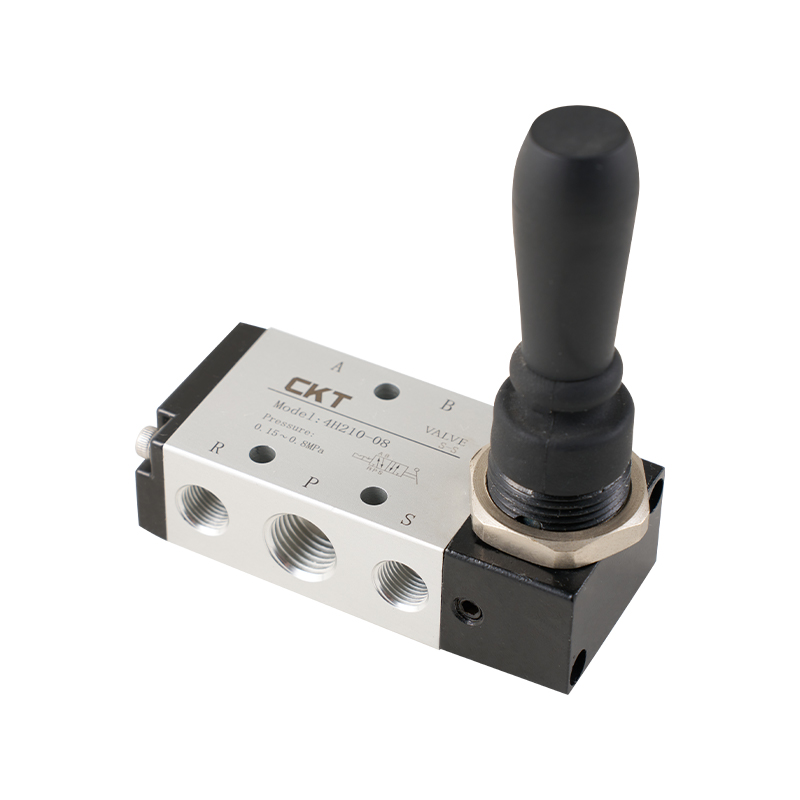

صمام يدوي بخمسة اتجاهات من سلسلة 4H

يعد الصمام اليدوي ذو 5 اتجاهات من سلسلة 4H عنصرًا أساسيًا للتحكم اليدوي العكسي مصمم للتبديل الدقيق لمسارات الإمداد والعادم للأسطوانات مزدوجة الفعل أو المحركات الأخرى في الأنظمة الهوائية الصناعية.

الميزات الرئيسية:
تشغيل موثوق ودقيق: يتم اعتماد طريقة القيادة اليدوية البديهية، وتكون عملية تشغيل ساق الصمام سلسة، ويكون الوضع واضحًا وواضحًا، مما يضمن دقة إجراء التبديل والشعور بالثقة في التشغيل.

هيكل الختم المدمج: التصميم الأساسي للصمام العمودي المنزلق، جنبًا إلى جنب مع حل الختم المتطور، يعزل التسرب الداخلي بشكل فعال، تخطيط الهيكل العام رائع، الوزن خفيف، والصيانة اليومية والتفكيك مريحة.

عملية منخفضة المقاومة على المدى الطويل: تتم معالجة قناة الثقب الداخلي الرئيسية بطريقة معالجة سطحية محددة، مما يقلل بشكل كبير من مقاومة الاحتكاك للأجزاء المتحركة الداخلية ويساعد على إطالة عمر الخدمة الإجمالي للصمام.

التشحيم بدون صيانة: لا يتطلب التصميم زيت تشحيم خارجي للتشحيم، مما يبسط عملية الاستخدام ويقلل من متطلبات الصيانة اللاحقة.

تركيب وتكيف مريح: يتم توفير وظيفة تركيب اللوحة لتبسيط عملية تكامل النظام، والتركيب بسيط ومستقر، مما يعزز إمكانية تطبيق الصمام في سيناريوهات التطبيق المختلفة.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:4HV سلسلة 2/3 4 صمام يدوي
التالي:لا يوجد مقال تالي
  • نموذج 210-06 230-06 210-08 230-08 310-08 330-08 310-10 330-10
    وسط العمل الهواء (المفلتر بمقدار 40 ميكرومتر أو أكثر)
    وضع التشغيل تعمل يدوياً بالتأثير المباشر
    قطر المقياس [الملاحظة 1] مدخل = مخرج
    =عادم الهواء=PT1/8     		مدخل = مخرج =PT1/4;
    العادم = PT1/8     		مدخل = مخرج
    =عادم الهواء=PT1/4     		مدخل = مخرج =PT3/8;
    العادم = PT1/4
    مساحة المقطع العرضي الفعالة [الملاحظة 3] 4H210-08:17.0 ملم²(السيرة الذاتية=1.0)
    4H230C-08:13.6 ملم²(السيرة الذاتية=0.8)     		4H310-10:28.0 ملم²(السيرة الذاتية=1.65)
    4H330C-10:21.3 ملم²(السيرة الذاتية=1.25)
    عدد المناصب 5-ميناء 2-موقف 5-ميناء 3-موقف 5-ميناء 2-موقف 5-ميناء 3-موقف 5-ميناء 2-موقف 5-ميناء 3-موقف 5-ميناء 2-موقف 5-ميناء 3-موقف
    التشحيم [الملاحظة 2] لا
    نطاق ضغط التشغيل 0 ~ 1.0 ميجا باسكال (0 ~ 145 رطل لكل بوصة مربعة)
    مقاومة الضغط مضمونة 1.5 ميجا باسكال (215 رطل لكل بوصة مربعة)
    درجة حرارة التشغيل -20~70 درجة مئوية
    مادة الجسم الألومنيوم
    زاوية تأرجح التشغيل ± 15 درجة ± 8.5 درجة ± 15 درجة ± 8.5 درجة ± 18 درجة ± 10 درجة ± 18 درجة ± 10 درجة
    [ملاحظة 1] تتوفر أسنان G وأسنان NPT لجهاز الاستقبال.
    [ملاحظة 2] إذا كان هناك زيت تشحيم، فلا يجب إيقافه في المنتصف، ومواد التشحيم الموصى بها هي ISO VG32 أو نفس درجة الزيت.
    [ملاحظة 3] يتم حساب مساحة المقطع العرضي وقيم السيرة الذاتية بناءً على بيانات تدفق الاختبار.

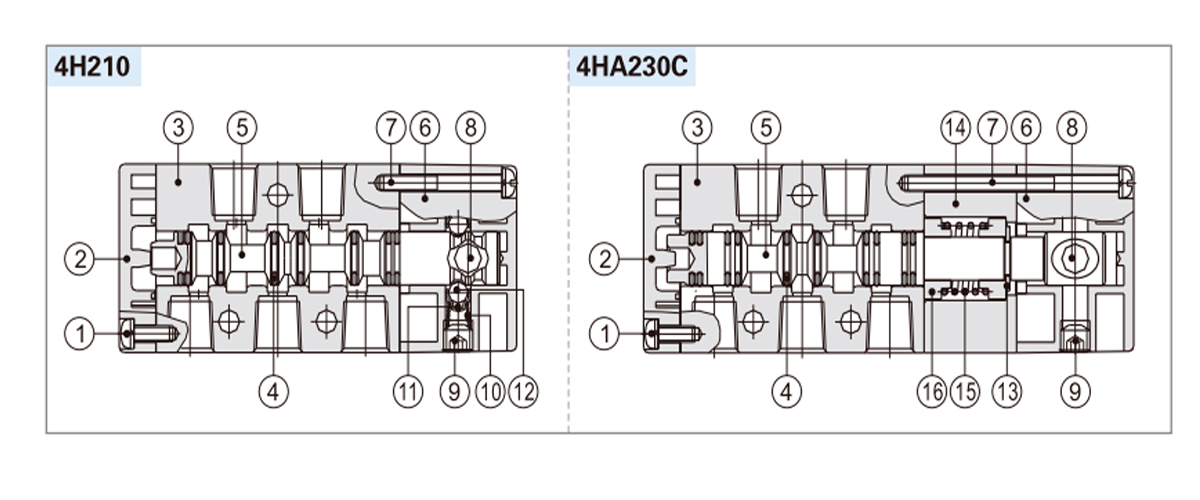

  • لا. الاسم لا. الاسم
    1 مسامير رأس مستديرة من فيليبس 9 برغي إيقاف رأس المقبس السداسي
    2 الغطاء السفلي 10 الربيع
    3 الجسم 11 حارس الكرة
    4 يا الدائري 12 الكرة
    5 التخزين المؤقت 13 الحلقة الإلكترونية
    6 غطاء علوي للصمام يعمل يدويًا 14 غطاء جانبي
    7 مسامير رأس مستديرة من فيليبس 15 الربيع
    8 رأس رمح 16 حامل العودة

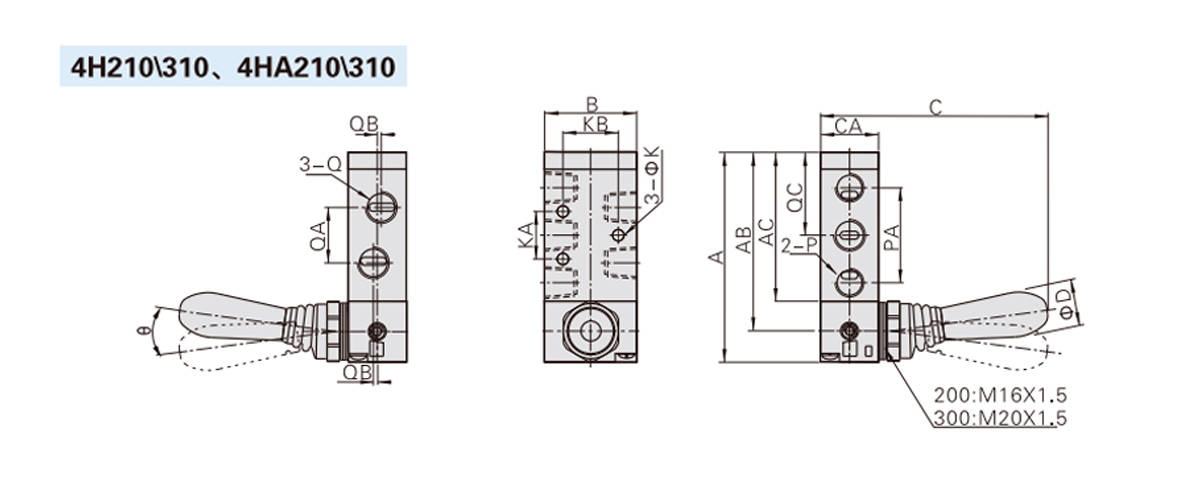

    النموذج/الرمز A أ.ب تكييف B C كاليفورنيا D K كا كيلو بايت P السلطة الفلسطينية Q ضمان الجودة QB مراقبة الجودة Θ
    4H210-06
    4HA210-06     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 بي تي1/8 36 بي تي1/8 18 - 32.5 15
    4H210-08
    4HA210-08     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 بي تي1/8 36 بي تي1/4 21 1.5 32.5 15
    4H310-08
    4HA310-08     		101 87 73 40 93.5 27 18 4.3 24 27.5 بي تي1/4 45 بي تي1/4 22 - 40.5 18
    4H310-10
    4HA310-10     		101 87 73 40 93.5 27 18 4.3 24 27.5 بي تي1/4 45 بي تي 3/8 24 2 40.5 18

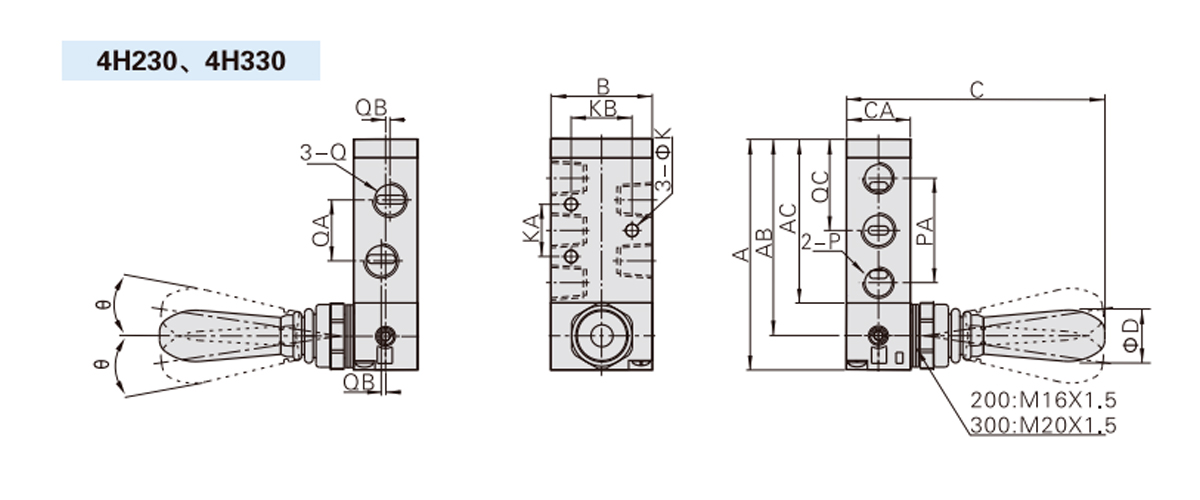

    النموذج/الرمز A أ.ب تكييف B C كاليفورنيا D K كا كيلو بايت P السلطة الفلسطينية Q ضمان الجودة QB مراقبة الجودة Θ
    4H230C-06
    4H230E-06     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 بي تي1/8 36 بي تي1/8 18 - 32.5 8.5
    4H230C-08
    4H230E-08'     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 بي تي1/8 36 بي تي1/4 21 1.5 32.5 8.5
    4H330C-08
    4H330E-08     		101 87 73 40 94 27 18 4.3 24 27.5 بي تي1/4 45 بي تي1/4 22 - 40.5 10
    4H330C-10
    4H330E-10     		101 87 73 40 94 27 18 4.3 24 27.5 بي تي1/4 45 بي تي 3/8 24 2 40.5 10

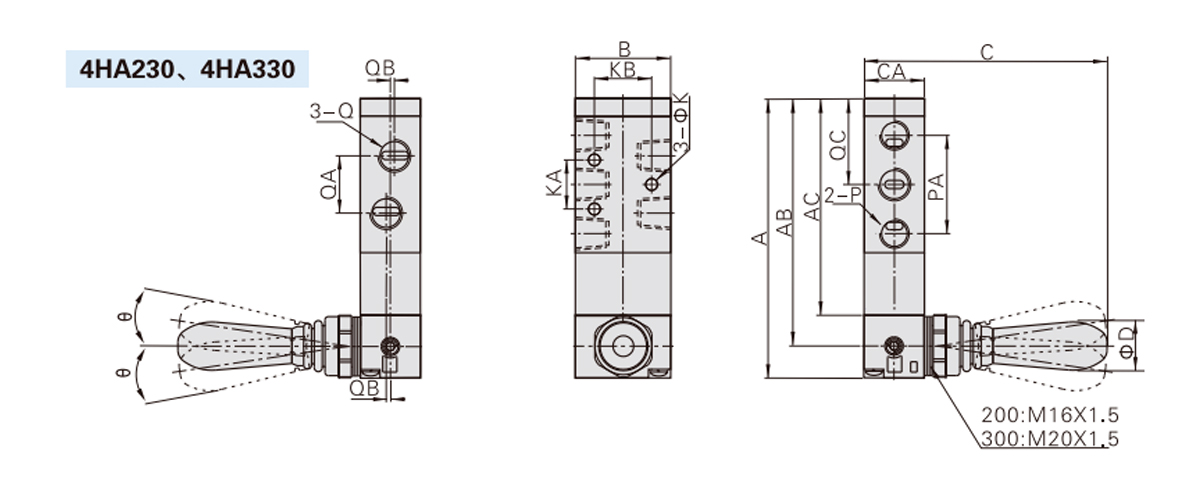

    النموذج/الرمز A أ.ب تكييف B C كاليفورنيا D K كا كيلو بايت P السلطة الفلسطينية Q ضمان الجودة QB مراقبة الجودة Θ
    4HA230C-06
    4HA230E-06     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 بي تي1/8 36 بي تي1/8 18 - 32.5 8.5
    4HA230C-08
    4HA230E-08     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 بي تي1/8 36 بي تي1/4 21 1.5 32.5 8.5
    4HA330C-08
    4HA330E-08     		120 106 92 40 94 27 18 4.3 24 27.5 بي تي1/4 45 بي تي1/4 22 - 40.5 10
    4HA330C-10
    4HA330E-10     		120 106 92 40 94 27 18 4.3 24 27.5 بي تي1/4 45 بي تي 3/8 24 2 40.5 10
