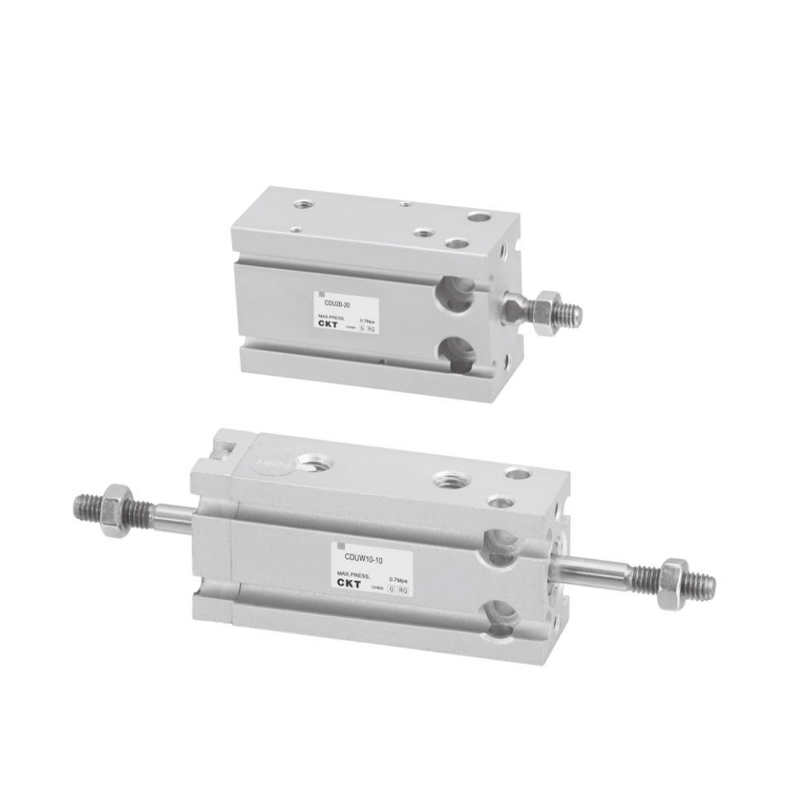

أسطوانة التثبيت المجانية من سلسلة CU/CUK
  • أسطوانة التثبيت المجانية من سلسلة CU/CUK
اسطوانة جبل مجانية

أسطوانة التثبيت المجانية من سلسلة CU/CUK

أسطوانة التثبيت الحرة من سلسلة CU/CUK عبارة عن أسطوانة تركيبية معيارية تحقق تكاملًا ميكانيكيًا عالي المرونة من خلال التحسين الهيكلي. يركز تصميمه على تبسيط عملية التثبيت والتكيف مع ظروف العمل المتعددة، وهو مناسب لمتطلبات التحكم الدقيق في الحركة في ظل سيناريوهات التحميل الديناميكي.

الميزات الأساسية
▸ الحرية الهيكلية: يوفر الجسم واجهات ثابتة متعددة المحاور، ويدعم أوضاع التثبيت غير القياسية، ويزيل مكونات المحول؛

▸ هيكل خفيف الوزن وصغير الحجم: يقلل تصميم الجسم ذو القصور الذاتي المنخفض من حمل النظام بشكل كبير ويحسن استخدام المساحة؛

▸ خيارات مواصفات متعددة: يغطي نطاقًا واسعًا من أقطار الأسطوانات ومجموعات الأشواط، ويتكيف مع سيناريوهات الحمل والإزاحة المختلفة؛

▸ دليل الثبات العالي: هيكل دليل قضيب المكبس الأرضي الدقيق من قطعة واحدة لتحقيق تشغيل مستقر وخالي من الزيت على المدى الطويل؛

▸ نظام الاستشعار المدمج: يعمل تصميم العبوة المضمن لمفتاح التوصيل المغناطيسي على التخلص من مخاطر التداخل الخارجي ويدمج تعليقات تحديد الموقع.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:أسطوانة التثبيت المجانية الصغيرة من سلسلة CUJB
التالي:لا يوجد مقال تالي
  • حجم التجويف (مم) 6 10 16 20 25 32
    السوائل الهواء
    العمل التمثيل المزدوج
    التمثيل الفردي: عودة الربيع/التمديد
    الحد الأقصى لضغط التشغيل 0.7 ميجا باسكال
    دقيقة.
    التشغيل
    الضغط
    (ميجا باسكال)     		مزدوج
    التمثيل     		قطب واحد 0.12 0.06 0.05
    مزدوج rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    نوع قضيب مزدوج غير دوار 0.18 0.13 0.11
    واحد
    التمثيل     		قياسي 0.2 0.15 0.13
    قضيب غير دوار 0.23 0.18 0.16
    درجة الحرارة المحيطة والسوائل مع مفتاح تلقائي: -10 ~ 60 درجة مئوية، بدون مفتاح تلقائي: -10 ~ 70 درجة مئوية
    وسادة كلا الطرفين مصد مطاطي
    سرعة المكبس 50 ~ 500 مم / ثانية
    السكتة الدماغية طول التسامح (مم) 1
    تزييت غير مطلوب
    تصاعد تركيب مجاني (عدة فتحات تركيب)
    دقة القضيب غير الدوارة ± 0.8 درجة ± 0.5 درجة
    حجم المنفذ م5×0.8 45665
    *إذا كان التزييت مطلوبًا، يرجى استخدام زيت التوربين رقم 1 ISOVG32.

  • نموذج التبديل التلقائي للسكتة الدماغية
    تتحمل
    الحجم
    (مم)     		الشوط القياسي (مم) السكتة الدماغية الطويلة
    (التمثيل المزدوج)
    *نموذج التبديل التلقائي
    (التثبيت المباشر)
    التمثيل المزدوج التمثيل المنفرد
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5،10،15،20،
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    وضع علامات على طول السلك: بدون علامات - 0.5 م، L - 3 م، Z - 5 م مثال: M9N، M9NL

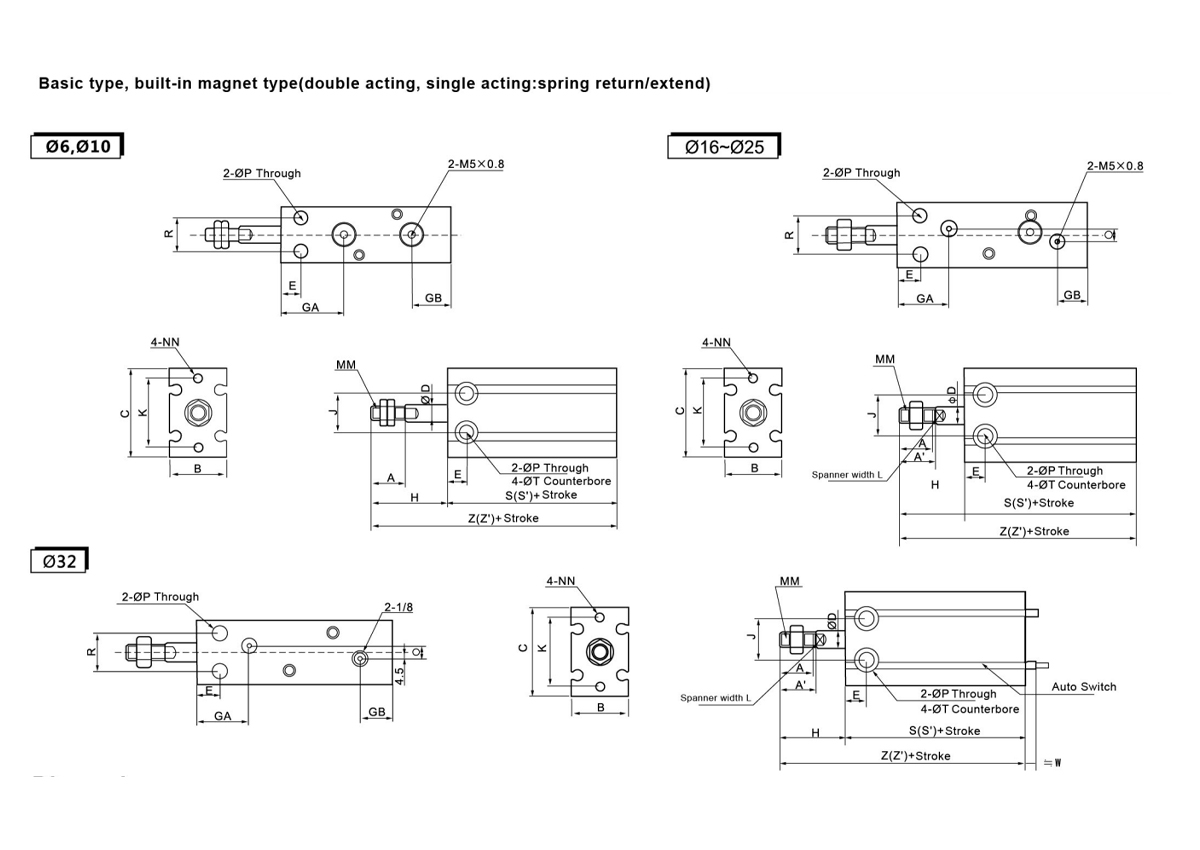

  • البعد
    نموذج A أ' B C ØD E جا غيغابايت J K L مم ن ØP Q R ØT
    C-C□U6 7 - 13 22 3 7 15 10 10 17 - م3×0.5 م3×0.5
    عميق5     		3.2 - 7 6عميق4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - م4×0.7 م3×0.5 Deep5 3.2 - 9 6عميق5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 م5×0.8 م4×0.7 Deep6 4.5 4 12 7.6 عميق6.5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 م6×1.0 م5×0.8 Deep8 5.5 9 16 9.3عميق8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 م8×1.25 م5×0.8Deep8 5.5 9 20 9.3عميق9
    C-C□U32 19.5 22 40 62 12 11 23 13 24 48 10 م10×1.25 م6×1.0Deep9 6.6 13.5 24 11عميق11.5
    البعد التمثيلي المزدوج
    نموذج H النوع الأساسي مغناطيس مدمج
    S Z W س ض'
    C-C□U6-□ D 13 33 46 2.5 33 46
    ج-ج□ يو10-□ د 16 36 52 1 36 52
    ج-ج□ يو16-□ د 16 30 46 0 40 56
    ج-ج□ يو20-□ د 19 36 55 1 46 65
    ج-ج□ U25-□ د 23 40 63 -1 50 73
    C-C□U32-□ D 27 42 69 -4 52 79
    البعد الفردي (عودة الربيع).
    نموذج H النوع الأساسي مغناطيس مدمج
    S Z W س ض'
    الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر
    C-C□U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    البعد المفرد (تمديد الربيع).
    نموذج H النوع الأساسي مغناطيس مدمج
    S Z W س ض'
    الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر
    C-C□U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

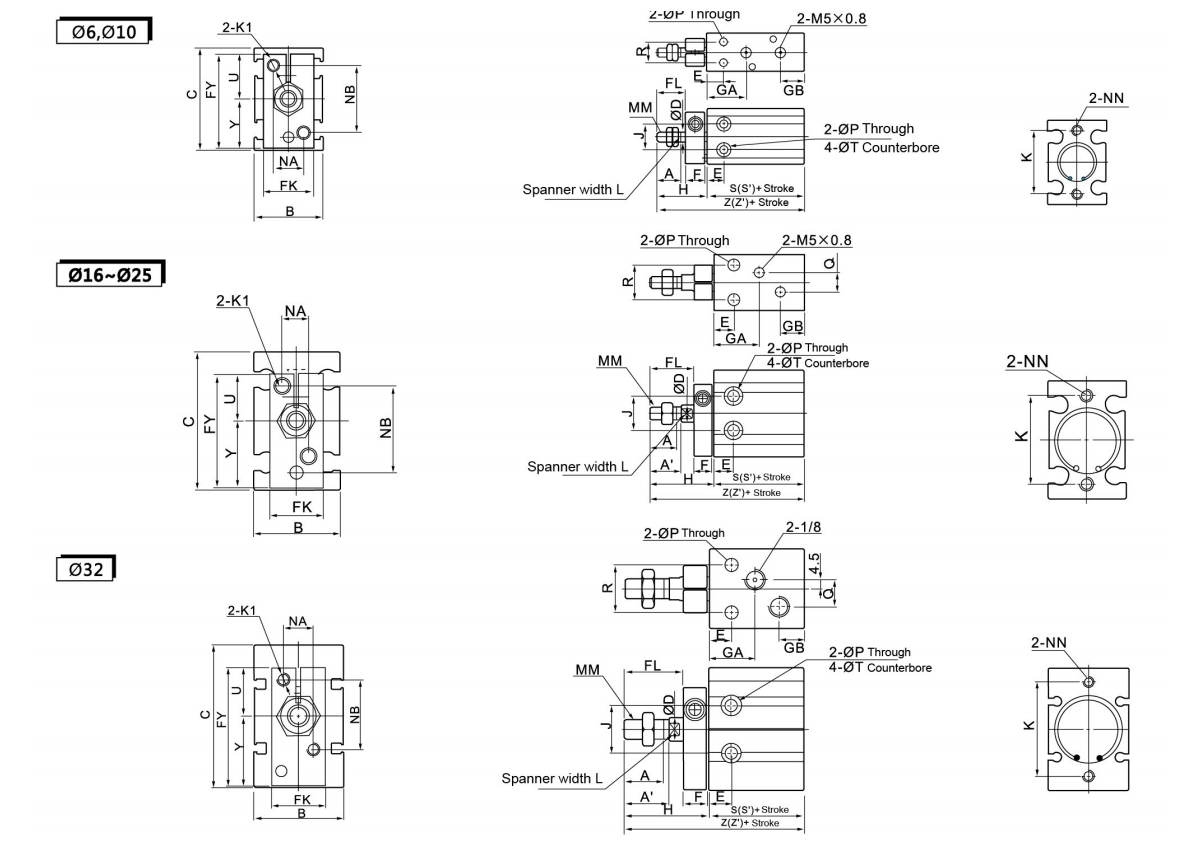

    البعد
    نموذج A أ' B C ØD E F فلوريدا FK السنة المالية جا غيغابايت H J K L مم غير متوفر ملحوظة: ن ØP Q R ØT U Y ك1
    C-C□ المملكة المتحدة6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - م3×0.5 6 14 م3×0.5deep5 3.4 - 7 6عميق4.8 10 10.5 م3
    C-C□ المملكة المتحدة10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - م4×0.7 7 15 م3×0.5deep5 3.4 - 9 6عميق5 10.5 11.5 م3
    C-C□ المملكة المتحدة16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 م5×0.8 6 18 م4×0.7deep6 4.5 4 12 7.6 عميق6.5 12.5 15.5 م4
    سي-سي□ المملكة المتحدة20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 م6×1.0 8 20 م5×0.8deep8 5.5 9 16 9.3عميق8 13.5 19.5 م4
    سي-سي□ المملكة المتحدة25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 م8×1.25 10 28 م5×0.8deep8 5.5 9 20 9.3عميق9 19 24.5 م5
    ج-ج□ المملكة المتحدة32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 م10×1.25 12 32 م6×1.0deep9 6.6 13.5 24 11عميق11.5 21 30.5 م5
    البعد التمثيلي المزدوج
    نموذج H بدون تلقائي
    التبديل     		مدمج
    تبديل المغناطيس
    S Z W س ض'
    C-C□ المملكة المتحدة6-□D 18 33 51 2.5 33 51
    C-C□ المملكة المتحدة10-□D 21 36 57 1 36 57
    C-C□ المملكة المتحدة16-□D 26 30 56 0 40 66
    سي-سي□ المملكة المتحدة20-□ D 29 36 65 1 46 75
    سي-سي□ المملكة المتحدة25-□D 33 40 73 -1 50 83
    ج-ج□ المملكة المتحدة32-□D 42 42 84 -4 52 94
    البعد الفردي (عودة الربيع).
    نموذج H بدون التبديل التلقائي مغناطيس مدمج Switch
    S Z W S ض'
    الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر
    C-C□ المملكة المتحدة6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ المملكة المتحدة10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ المملكة المتحدة16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    سي-سي□ المملكة المتحدة20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    سي-سي□ المملكة المتحدة25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    ج-ج□ المملكة المتحدة32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    البعد المفرد (تمديد الربيع).
    نموذج H ØT U Y بدون تلقائي Switch مغناطيس مدمج Switch
    S Z W س ض'
    الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر الخامس العاشر الخامس عشر
    C-C□ المملكة المتحدة6-□T 23 28 33 6عميق4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ المملكة المتحدة10-□T 26 31 36 6عميق5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ المملكة المتحدة16-□T 31 36 41 7.6 عميق6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    سي-سي□ المملكة المتحدة20-□ T 34 39 44 9.5 عميق8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    سي-سي□ المملكة المتحدة25-□T 38 43 48 9.5 عميق9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    ج-ج□ المملكة المتحدة32-□T 47 52 57 11عميق11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
