مولد الفراغ المتكامل من سلسلة CTM/CTX I مولد الفراغ المتكامل من سلسلة CTM/CTX I
  • مولد الفراغ المتكامل من سلسلة CTM/CTX I
  • مولد الفراغ المتكامل من سلسلة CTM/CTX I
مولد فراغ مشترك

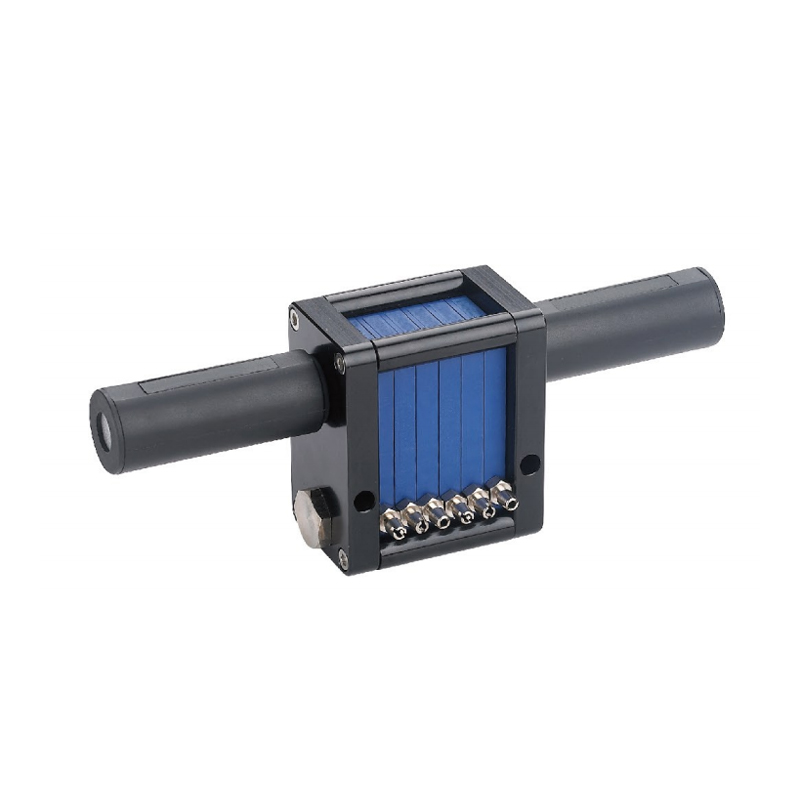

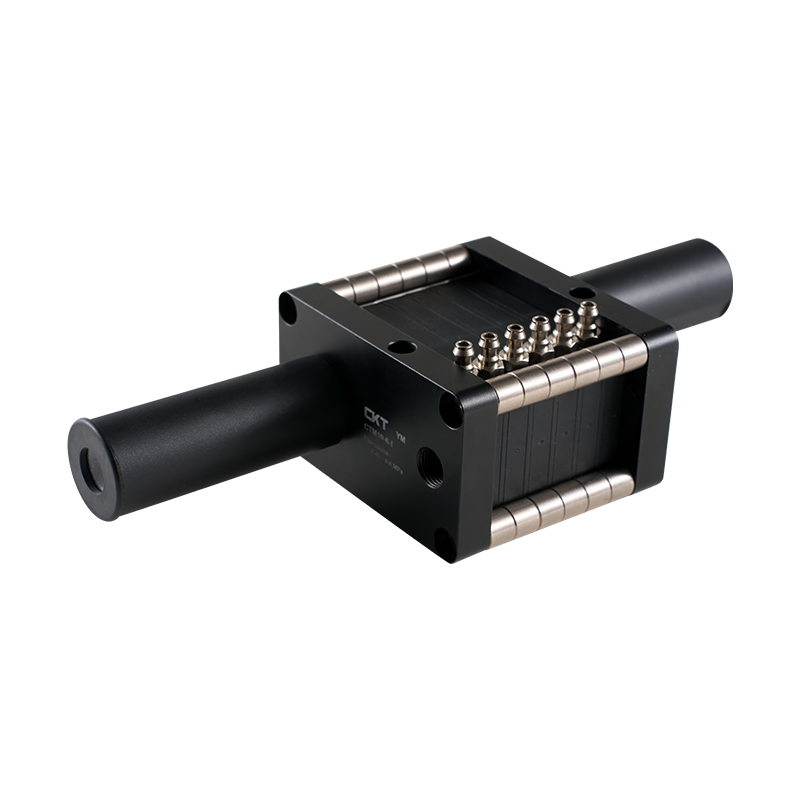

مولد الفراغ المتكامل من سلسلة CTM/CTX I

مولد الفراغ المتكامل من سلسلة CTM/CTX I عبارة عن وحدة مولد فراغ مدمجة وفعالة مصممة للتعامل الآلي. إنه يولد ضغطًا سلبيًا فوريًا من خلال نفاثات الهواء المضغوط، ليحل محل مضخات التفريغ التقليدية، وهو مناسب للسيناريوهات ذات المساحة المحدودة وعالية النبض.

الميزات الرئيسية

1. تكنولوجيا التصريف النفاث

لا توجد أجزاء متحركة ميكانيكية، وتوليد فراغ هوائي نقي (القيمة النموذجية -85 كيلو باسكال)، وعمر طويل ولا تحتاج إلى صيانة.

تعمل قناة التوسعة متعددة المراحل على تقليل استهلاك الغاز بنسبة تزيد عن 40%، وهي مناسبة لمصدر غاز يتراوح من 0.1 إلى 1.5 ميجا باسكال.

2. القدرة على الاستجابة السريعة للغاية

إنشاء/تحرير الفراغ بالمللي ثانية، ودعم التشغيل عالي التردد 300 مرة/دقيقة.

نطاق واسع لدرجة الحرارة (-20 درجة مئوية ~ 80 درجة مئوية)، مقاوم للغبار وبيئة الضباب الزيتي.

3. بنية جاهزة للاستخدام

يدمج الجسم الرئيسي وحدات الترشيح وكاتم الصوت، والتي يمكن توصيلها مباشرة بكوب الشفط أو نهاية ذراع الروبوت.

يدعم التصميم المعياري تنظيم تدفق التردد المتغير ومتوافق مع التحكم PLC/IIoT.
4. القدرة على التكيف مع السيناريو

حل مشكلة محدودية مساحة معصم الروبوت وتحقيق الإمساك بالفراغ المدمج.
يلبي التصميم الخالي من الزيوت المتطلبات النظيفة للأغذية / الأدوية ويمكنه التعامل مع المكونات الإلكترونية على مستوى المليمتر.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:وحدة فراغ / مولد فراغ سلسلة ZK2
التالي:لا يوجد مقال تالي
  • تدفق الفراغ (لتر / دقيقة) لمستويات فراغ مختلفة (- كيلو باسكال)
    نموذج محدد
    -كاتيون     		العرض
    الضغط
    (شريط)     		الهواء
    الاستهلاك
    (لتر/دقيقة)     		0 10 20 30 40 50 60 70 80 90 ماكس.
    مستوى الفراغ
    (-كيلو باسكال)
    سي تي إم 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    سي تي اكس 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    وقت الإخلاء (s/L) للوصول إلى مستويات مختلفة (-كيلو باسكال)
    نموذج محدد
    -كاتيون     		العرض
    الضغط
    (شريط)     		الهواء
    الاستهلاك
    (لتر/دقيقة)     		10 20 30 40 50 60 70 80 90 ماكس.
    مستوى الفراغ
    (-كيلو باسكال)
    سي تي إم 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    سي تي اكس 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    معلمة الأداء
    نموذج محددcation العرض pressure
    (ميجا باسكال)     		ماكس.Vacuum Level
    (-كيلو باسكال)     		ماكس.vacuum flow
    (لتر/دقيقة)     		الهواء consumption
    (لتر/دقيقة)     		مستوى الضوضاء
    (ديسيبل (أ))     		الوزن
    (ز)     		قطر الخرطوم الموصى به
    (مم)
    الهواء supply
    (ف)     		فراغ
    (الخامس)     		منفذ العادم
    (هـ)
    سي تي إم 05×2 0.45-0.6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    سي تي إم 10×2 0.45-0.6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    سي تي اكس 05×2 0.45-0.6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    سي تي اكس 10x2 0.45-0.6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    * علامة: هذه السلسلة من المنتجات تعمل بدرجة حرارة -20 درجة إلى 80 درجة، أقصى ضغط للإمداد 7 بار.

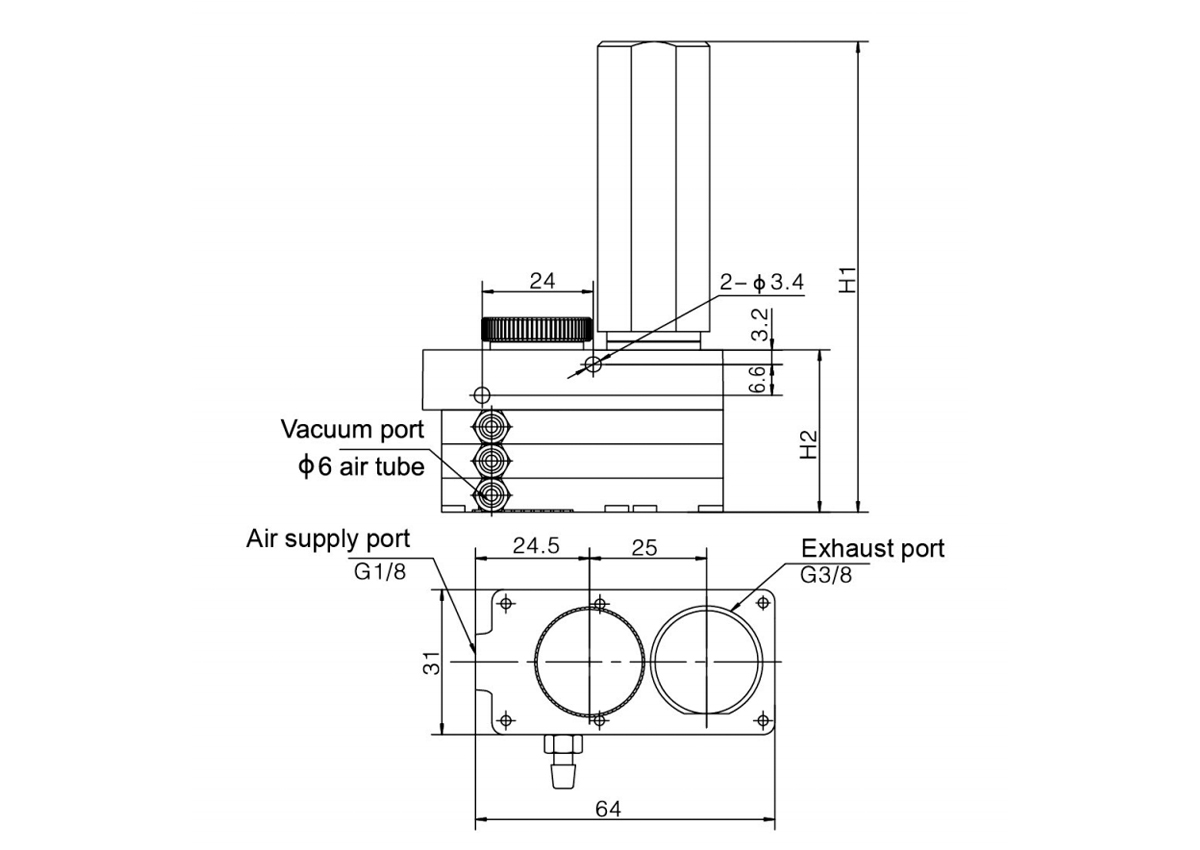

  • نموذج المواصفات H1 H2 منفذ إمداد الهواء
    المواصفات     		منفذ فراغ
    المواصفات     		منفذ العادم
    المواصفات
    سي تي م
    سي تي اكس     		5(10)×2 91.5 27.5 G1/8F M5 φ6 كاتم صوت خارجي
    5(10)×3 99 35 G1/8F M5 φ6 كاتم صوت خارجي

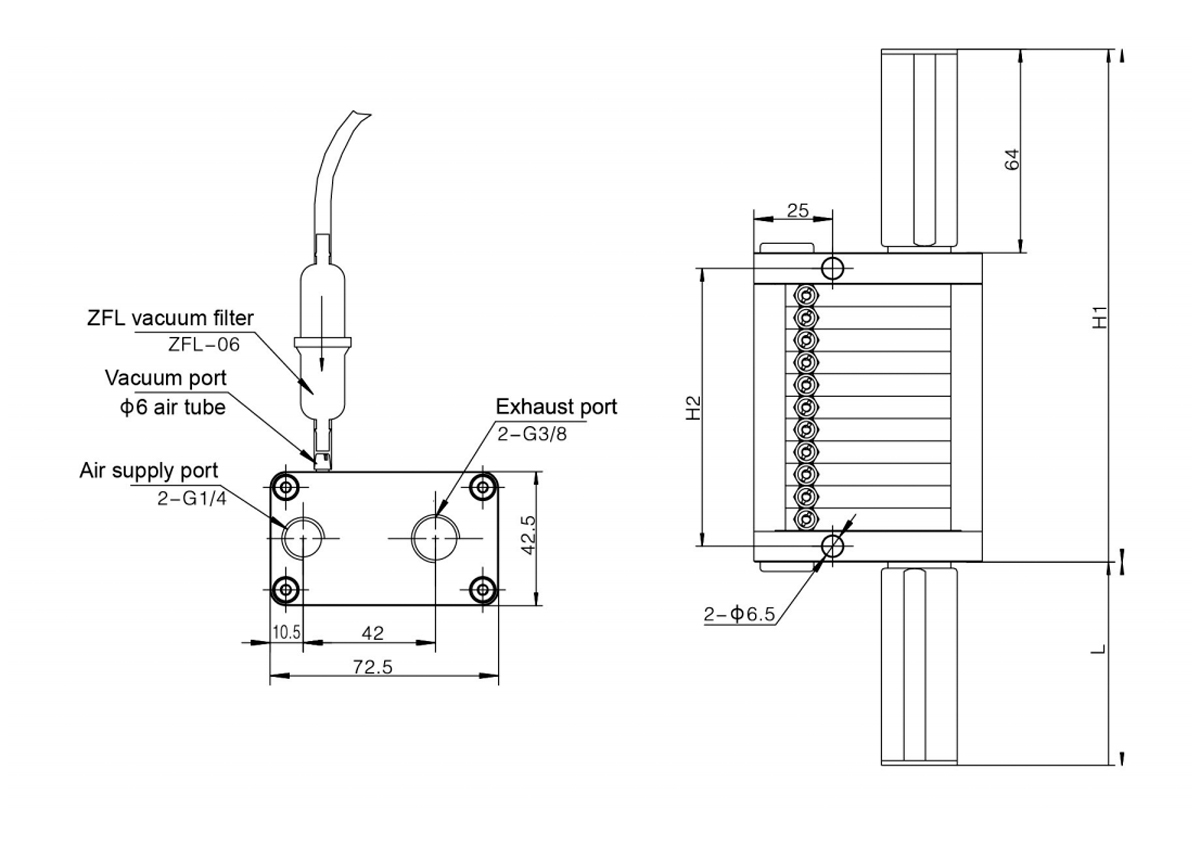

    نموذج بلاطة مركبة 5 10 منفذ إمداد الهواء specification منفذ فراغ specification منفذ العادم specification
    H1 H2 L H1 H2 L
    سي تي إم
    سي تي اكس     		4 113 39 - 113 39 - ز 1/4ف M5 φ6
    أنبوب الهواء     		كاتم الصوت الخارجي
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
