مكونات النظام الهوائي هي الأجزاء الميكانيكية وأجزاء التحكم الفردية، والضواغط، ووحدات تحضير الهواء، والصمامات، والمحركات، والأنابيب، والتجهيزات، التي تعمل معًا لتوليد الهواء المضغوط وتهيئته وتوجيهه وتطبيقه كمصدر للطاقة الميكانيكية. تعتمد كل دائرة هوائية عاملة على خمس مجموعات مترابطة من الأجهزة: توليد الهواء، وإعداد الهواء، ومكونات التحكم الهوائي، والتشغيل، والسباكة المتصلة. إن فهم كيفية تفاعل هذه المجموعات هو أسرع طريقة لتشخيص تباطؤ الأسطوانة أو تقليل استهلاك الهواء أو تحديد نظام جديد بشكل صحيح من المرة الأولى.
يقسم هذا الدليل كل مجموعة مكونة من الناحية العملية، ويشرح كيف تحكم مكونات التحكم في الهواء مثل الصمامات الاتجاهية ومنظمات التدفق وأجهزة التحكم في الضغط سلوك الدائرة، ويختتم بأسئلة شائعة مفصلة للمهندسين وفنيي الصيانة وفرق المشتريات التي تعمل مع معدات الهواء المضغوط.
المجموعات الوظيفية الخمس للنظام الهوائي
بدلًا من حفظ قائمة طويلة من الأجزاء، من المفيد التفكير في النظام الهوائي باعتباره خمس مراحل يمر بها الهواء، من الجيل إلى العمل المفيد. ولكل مرحلة وظيفة مميزة، كما أن وجود حلقة ضعيفة في أي منها يحد من أداء النظام بأكمله.
| المرحلة | الوظيفة الأساسية | مكونات نموذجية |
|---|---|---|
| توليد الهواء | تحويل الطاقة الكهربائية أو الميكانيكية إلى هواء مضغوط | الضواغط الترددية، أو اللولبية الدوارة، أو اللولبية؛ مستقبلات الهواء |
| تحضير الهواء | إزالة الملوثات والرطوبة وضبط ضغط العمل | مرشحات، منظمات، مواد تشحيم (وحدات FRL)، مجففات |
| التحكم الهوائي | توجيه وقياس وتوقيت تدفق الهواء | صمامات التحكم الاتجاهي، وأدوات التحكم في التدفق، ومفاتيح الضغط |
| يشتغل | تحويل ضغط الهواء إلى حركة خطية أو دورانية | الأسطوانات، المحركات الدوارة، محركات الهواء، القابضون |
| التوزيع | حمل الهواء بين المكونات بأقل قدر من الخسارة | الأنابيب الصلبة والأنابيب المرنة والتركيبات الملولبة والدفعية |
لا تكون كفاءة النظام إلا بقدر كفاءة أضعف مراحله. على سبيل المثال، يمكن للأنابيب الصغيرة الحجم بين جهاز الاستقبال وأسطوانة التدوير السريع أن تخنق التدفق بنفس القدر من الخطورة الذي يحدثه الضاغط الأصغر حجمًا، على الرغم من أن الضاغط نفسه ليس مخطئًا أبدًا.
توليد الهواء: الضواغط وأجهزة الاستقبال
الضاغط هو نقطة البداية لكل دائرة هوائية. هناك ثلاثة أنواع من الضواغط تهيمن على الاستخدام الصناعي، كل منها يناسب دورة عمل مختلفة وطلب التدفق.
الضواغط الترددية (المكبسية).
تستخدم الضواغط الترددية ترتيب المكبس والأسطوانة لضغط الهواء في ضربات منفصلة. تظل شائعة في ورش العمل والتصنيع الخفيف نظرًا لانخفاض تكلفتها الأولية وسهولة صيانتها، ولكنها تولد حرارة ونبضًا أكثر من التصميمات الدوارة، ولهذا السبب يعد خزان الاستقبال في اتجاه مجرى النهر ضروريًا لتسهيل عملية التسليم.
الضواغط اللولبية الدوارة
تستخدم الضواغط اللولبية الدوارة دوارين حلزونيين متشابكين لضغط الهواء بشكل مستمر وليس على شكل نبضات. إن تصميم التدفق المستمر هذا يجعل الوحدات اللولبية الدوارة الاختيار القياسي لخطوط الإنتاج التي تعمل لأكثر من بضع ساعات في كل وردية عمل ، نظرًا لأنها تتعامل مع دورات العمل العالية مع اهتزاز أقل وضغط إخراج أكثر سلاسة من الضواغط المكبسية ذات السعة المماثلة.
ضواغط التمرير الخالية من الزيت
تقوم الضواغط الحلزونية بضغط الهواء بين عنصرين على شكل حلزوني، أحدهما ثابت والآخر يدور. نظرًا لأنه يمكن تشغيلها بدون زيت تشحيم في غرفة الضغط، فهي مفضلة في معالجة الأغذية، وتجميع الإلكترونيات، وتصنيع الأجهزة الطبية، حيث يكون ترحيل الزيت إلى تيار الهواء غير مقبول.
دور جهاز استقبال الهواء
يقوم خزان استقبال الهواء بتخزين الهواء المضغوط أسفل الضاغط ويخدم ثلاثة أغراض عملية: فهو يخفف من نبضات الضغط، ويوفر حاجزًا لارتفاع الطلب المفاجئ، ويسمح باستقرار الرطوبة المكثفة قبل أن يتحرك الهواء بشكل أكبر داخل النظام. كقاعدة عامة للتحجيم، يستهدف العديد من مصممي الأنظمة ما يقرب من جالون واحد من حجم جهاز الاستقبال لكل قدم مكعب في الدقيقة (CFM) من خرج الضاغط من أجل تطبيقات مستقرة ذات أغراض عامة، على الرغم من أن أنظمة الطلب العالي أو التحميل المتقطع غالبًا ما تتطلب المزيد.
تحضير الهواء: المرشحات، والمنظمات، ومواد التشحيم
يحمل الهواء المضغوط الخام الصادر مباشرة من الضاغط الرطوبة وبخار الزيت والجسيمات التي ستؤدي إلى إتلاف الصمامات والمحركات في اتجاه مجرى النهر إذا تركت دون علاج. تعالج وحدة FRL، الفلتر، المنظم، أداة التشحيم، هذا الأمر على ثلاث مراحل، يتم تركيبها معًا عادةً كمجموعة مدمجة قريبة من نقطة الاستخدام.
- المرشحات إزالة المواد الجسيمية وقطرات الماء والزيت المتجمع من تيار الهواء، عادةً ما يصل إلى نطاق 5 ميكرون للاستخدام العام وأدق للتطبيقات الدقيقة.
- المنظمون تقليل ضغط الخط وتثبيته إلى المستوى الذي تتطلبه المعدات النهائية، وحماية المكونات المصنفة للضغط الأقل من خط الإمداد الرئيسي.
- التشحيم إدخال رذاذ زيتي ناعم في تيار الهواء لتقليل الاحتكاك وتآكل المكونات مثل الأسطوانات وأدوات الهواء التي تتطلب تشحيمًا مستمرًا؛ لاحظ أن الهواء المشحم غير متوافق مع المعدات الخالية من الزيت والمصنفة من قبل FRL.
يتم إضافة المجففات المبردة والمجففة بشكل متكرر بعد الضاغط وقبل وحدة FRL في التطبيقات التي يكون فيها التحكم في الرطوبة أمرًا بالغ الأهمية، مثل الطلاء أو هواء الأجهزة أو التشغيل في البيئة الباردة حيث يمكن أن يتجمد التكثيف داخل الصمامات.
مكونات التحكم بالهواء المضغوط : كيف يتم توجيه تدفق الهواء وتوقيته
مكونات التحكم الهوائي هي الأجهزة التي تحدد أين يذهب الهواء المضغوط، ومدى سرعة تدفقه، ومتى يتم تشغيله أو إيقاف تشغيله. وهي تقع بين مرحلة إعداد الهواء والمشغلات، وعادةً ما تكون الجزء الأكثر كثافة في الهندسة في تصميم الدائرة.
صمامات التحكم الاتجاهية
تعمل صمامات التحكم الاتجاهية على توجيه الهواء إلى منفذ أو آخر، مما يحدد اتجاه الحركة في الأسطوانة أو المحرك. يتم تصنيفها حسب عدد المنافذ ومواضع التبديل، والتي يتم كتابتها عادةً على النحو التالي 3/2 أو 4/2 أو 5/3، مما يعني عدد المنافذ متبوعًا بعدد المواضع. على سبيل المثال، يحتوي الصمام 5/2 على خمسة منافذ وموضعي تبديل وهو الاختيار القياسي للتحكم في الأسطوانات مزدوجة الفعل.
صمامات التحكم في التدفق
تقوم صمامات التحكم في التدفق بقياس معدل تدفق الهواء داخل أو خارج المشغل، والذي بدوره يتحكم في سرعة التشغيل. معظم أدوات التحكم في التدفق الصناعي عبارة عن مقيدات أحادية الاتجاه مقترنة بصمام فحص، مما يسمح بالتدفق الحر في اتجاه واحد وتدفق مقيد وقابل للتعديل في الاتجاه الآخر، وهو تكوين يعرف باسم التحكم في العداد، ويفضل بشكل عام للأسطوانات لأنه يقاوم التجاوز الناجم عن الحمل.
مكونات التحكم في الضغط
تعمل مفاتيح الضغط وصمامات التنفيس وصمامات التسلسل على حماية النظام وتنسيق تسلسلات المشغلات المتعددة. يشير مفتاح الضغط إلى نظام التحكم عندما يتجاوز ضغط الخط عتبة محددة، بينما يقوم صمام التنفيس بتنفيس الهواء تلقائيًا إذا تجاوز الضغط الحد الآمن، مما يحمي موانع التسرب والمبيتات النهائية من تلف الضغط الزائد.
طرق تشغيل الصمامات
| يشتغل type | كيف يعمل | حالة الاستخدام النموذجي |
|---|---|---|
| ذراع يدوي / يدوي | يقوم المشغل فعليًا بنقل بكرة الصمام | التجاوز اليدوي، والاختبار، وتطبيقات الدورة المنخفضة |

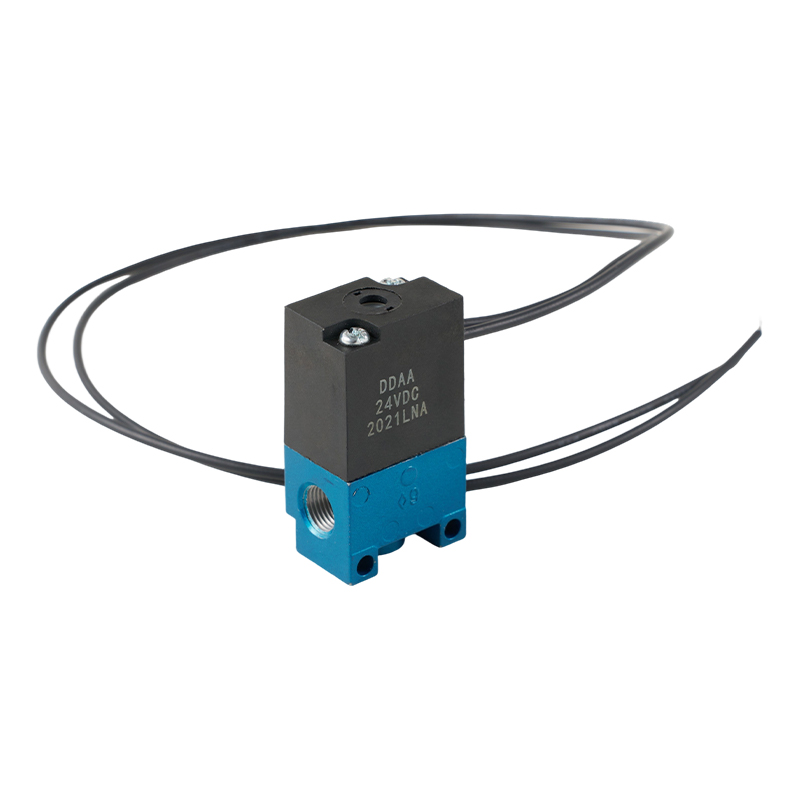

| الملف اللولبي | يقوم الملف الكهرومغناطيسي بإزاحة البكرة عند الإشارة الكهربائية | الخطوط الآلية التي تسيطر عليها PLC |
| الهواء الطيار | تعمل إشارة الهواء الصغيرة على تغيير بكرة الصمام الرئيسية | أنظمة بدون طاقة كهربائية محلية، وصمامات رئيسية عالية التدفق |
| الميكانيكية / الأسطوانة | الاتصال الجسدي مع جزء متحرك يعطل الصمام | تسلسل نمط التبديل الحدي على الآلات |
تهيمن الصمامات التي يتم تشغيلها بملف لولبي على المعدات الآلية الحديثة لأنها تتكامل مباشرة مع وحدات التحكم المنطقية القابلة للبرمجة، مما يسمح بتوقيت دقيق ومتكرر يصعب تحقيقه باستخدام التشغيل اليدوي أو الميكانيكي وحده.
المحركات: تحويل ضغط الهواء إلى حركة
اسطوانات هوائية
الأسطوانات هي المحرك الهوائي الأكثر شيوعًا، حيث تقوم بتحويل ضغط الهواء إلى قوة وحركة خطية. تستخدم الأسطوانات أحادية الفعل ضغط الهواء للتحرك في اتجاه واحد وزنبرك للعودة، بينما تستخدم الأسطوانات مزدوجة الفعل ضغط الهواء لكل من ضربات التمدد والسحب، مما يوفر القوة في كلا الاتجاهين ويوفر تحكمًا أفضل في السرعة وتحديد المواقع.
المحركات الدوارة
تقوم المحركات الدوارة بتحويل حركة المكبس الخطي أو حركة الريشة إلى مخرج دوار، عادةً من خلال آلية الجريدة المسننة أو الريشة، وهي شائعة في تطبيقات مثل تدوير الصمام، وتقليب الأجزاء، وأذرع التثبيت التي تحتاج إلى شوط دوران متحكم فيه، غالبًا 90 أو 180 درجة.
محركات الهواء والقابضون
توفر محركات الهواء مخرجًا دوارًا مستمرًا للأدوات والخلاطات، وهي ذات قيمة لقدرتها على التوقف بأمان تحت الحمل دون ارتفاع درجة الحرارة، على عكس المحرك الكهربائي. تستخدم القابضات الهوائية، المتوازية أو الزاوية، فكوكًا مدفوعة بالأسطوانة لانتقاء الأجزاء ووضعها في التجميع الآلي، ويتم تحديدها في كثير من الأحيان بقوة القبضة وضربة الفك بدلاً من تصنيف الضغط وحده.
التوزيع: الأنابيب والأنابيب والتجهيزات
حتى الضاغط ووحدة FRL ومجموعة الصمامات المحددة بشكل صحيح سيكون أداؤها أقل من اللازم إذا كانت شبكة التوزيع صغيرة جدًا أو تسرب الهواء. يؤثر حجم الخط واختيار المواد وجودة التركيب بشكل مباشر على انخفاض الضغط وتكلفة الطاقة.
- أنابيب البولي يوريثين والنايلون هي الخيار القياسي لعمليات التشغيل المرنة في نقطة الاستخدام بسبب وزنها الخفيف، ومقاومتها للالتواء، وتوافقها مع تركيبات الدفع للتوصيل.
- أنابيب الألومنيوم أو غير القابل للصدأ يُفضل استخدام رؤوس التوزيع الرئيسية الدائمة، مما يوفر تسربًا أقل على المدى الطويل من الفولاذ الملولب وإعادة تشكيل أسهل من الأنابيب الملحومة.
- تركيبات الضغط للاتصال تسمح بالتجميع والتفكيك السريع بدون أدوات، بينما توفر التركيبات الملولبة اتصالاً أكثر ديمومة ومقاومًا للاهتزاز للتركيبات الثابتة.
تعد الأنابيب ذات الحجم الصغير أحد الأسباب الأكثر شيوعًا والتي يتم التغاضي عنها لضعف أداء الأسطوانة. غالبًا ما يتم حرمان الأسطوانة التي تبدو ضعيفة القوة من التدفق بسبب قطر أنبوب صغير جدًا بالنسبة لحجم التجويف وسرعة الشوط، وليس بسبب أي خطأ في الأسطوانة نفسها.
تحديد حجم النظام الهوائي: إرشادات عملية
الحجم الصحيح يمنع هدر الطاقة من الضاغط كبير الحجم وضعف الأداء المزمن من الضاغط الأصغر حجمًا. نقطة البداية هي دائمًا إجمالي الطلب على الهواء، وليس فقط ذروة التدفق.
حساب استهلاك الهواء للاسطوانة
يعتمد استهلاك الهواء للأسطوانة مزدوجة الفعل على مساحة التجويف وطول الشوط وضغط التشغيل ومعدل الدورة. كتقريب عملي، تستهلك الأسطوانة تقريبًا حجمها المكتسح مضروبًا في نسبة الضغط عند ضغط التشغيل، لكل دورة كاملة. إن ضرب هذا الرقم لكل دورة بعدد الدورات في الدقيقة يعطي متوسط طلب التدفق الذي يجب أن يدعمه الضاغط وشبكة التوزيع بشكل مستمر، وليس فقط للحظات.
المحاسبة عن التسرب
يعد التسرب أحد أكبر التكاليف الخفية في نظام الهواء المضغوط. لقد وجدت المسوحات الصناعية للمنشآت الصناعية مرارًا وتكرارًا أن التسرب يمثل عادةً حصة كبيرة، غالبًا ما يتم الاستشهاد بها في حدود عشرين إلى ثلاثين بالمائة، من إجمالي الهواء المضغوط المتولد في الأنظمة التي لم تخضع لبرنامج كشف التسرب، مما يجعل مسوحات التسرب الروتينية بالموجات فوق الصوتية واحدة من أنشطة الصيانة ذات العائد الأعلى المتاحة للمعدات الهوائية (المصدر: توجيه نظام الهواء المضغوط التابع لوزارة الطاقة الأمريكية).
موازنة انخفاض الضغط
يخصص النظام المصمم جيدًا ميزانية مقبولة لانخفاض الضغط عبر كل مرحلة، والترشيح، والتنظيم، وتشغيل الأنابيب، ومصارف الصمامات، بدلاً من السماح لأي مكون منفرد باستهلاك حصة غير متناسبة. وكقاعدة عامة، فإن الحفاظ على انخفاض الضغط الإجمالي من جهاز الاستقبال إلى نقطة الاستخدام تحت حوالي 10 بالمائة من ضغط الإمداد يحافظ على قوة المحرك وسرعة الدورة.
حيث يتم استخدام المكونات الهوائية
تظل الأنظمة الهوائية هي الطريقة المفضلة لنقل الطاقة حيثما تكون النظافة والبساطة والتسامح مع المماطلة العرضية أكثر أهمية من كثافة الطاقة الخام للمكونات الهيدروليكية.
| الصناعة | مكونات نموذجية used | لماذا يتم اختيار علم الخصائص الهوائية |
|---|---|---|
| تجميع السيارات | الملف اللولبي valves, rotary actuators, grippers | أوقات دورة سريعة، وقوة لقط قابلة للتكرار |
| تغليف المواد الغذائية والمشروبات | ضواغط خالية من الزيت، وتركيبات غير قابلة للصدأ | التحكم في التلوث، ومتانة الغسيل |
| التعامل مع المواد | مولدات فراغ، القابضون الهوائية | أدوات خفيفة الوزن، معالجة لطيفة للأجزاء |
| النجارة واللقط | أسطوانات أحادية الفعل، وصمامات دواسة القدم | قوة تثبيت خطية بسيطة ومنخفضة التكلفة |
| أجهزة العملية | المنظمون, precision pressure controllers | هواء إشارة تحكم مستقر ومنخفض الضوضاء |
التشغيل الهوائي مقابل التشغيل الهيدروليكي مقابل التشغيل الكهربائي
يعتمد الاختيار بين التشغيل الهوائي والهيدروليكي والكهربائي على متطلبات القوة والدقة والبيئة وتحمل التكلفة. لا شيء أفضل على مستوى العالم؛ كل منها يناسب مظروف تشغيل مختلف.
| عامل | هوائي | هيدروليكي | كهربائي |
|---|---|---|---|
| كثافة القوة | معتدل | عالية جدا | عالية، مع التروس |
| السرعة | سريع | معتدل | متغير، قابل للبرمجة |
| النظافة | نظيفة، فتحات في الغلاف الجوي | خطر تسرب الزيت | نظيفة |
| تحديد المواقع بدقة | محدودة دون أجهزة استشعار إضافية | جيدة مع صمامات المؤازرة | ممتاز |
| التكلفة النموذجية لكل محور | منخفض | عالية | معتدل to high |
تظل الأنظمة الهوائية هي الخيار العملي الافتراضي للحركة المتكررة عالية السرعة ومتوسطة القوة، خاصة عندما تكون السلامة عند الحمل الزائد أمرًا مهمًا، نظرًا لأن المحرك الهوائي يتوقف ببساطة تحت الحمل الزائد بدلاً من إتلاف مجموعة نقل الحركة.
الصيانة ونقاط الفشل الشائعة
تعود معظم حالات فشل النظام الهوائي إلى مجموعة صغيرة من الأسباب الجذرية المتكررة، ويمنع الاهتمام الروتيني بهذه النقاط غالبية فترات التوقف غير المخطط لها.
| أعراض | السبب المحتمل | الاختيار الموصى به |
|---|---|---|
| دورات الاسطوانة ببطء | أنابيب صغيرة الحجم، مرشح مسدود، نقطة ضبط منخفضة للمنظم | تحقق من ضغط الخط في منفذ الأسطوانة تحت الحمل |
| فشل الصمام في التحول | الأختام البالية، والهواء الملوث، وفشل الملف اللولبي | فحص مقاومة الملف والبكرة بحثًا عن الحطام |
| استهلاك الهواء الزائد | التجهيزات المتسربة، والأختام الأسطوانية البالية | مسح التسرب بالموجات فوق الصوتية أثناء فترات الخمول |
| الماء في خط الهواء | المجفف صغير الحجم أو مفقود، وتم إهمال صرف جهاز الاستقبال | تحقق من وظيفة التصريف التلقائي ونقطة الندى للمجفف |
| سرعة المحرك غير المنتظمة | انجراف صمام التحكم في التدفق، وضغط العرض غير متناسق | أعد ضبط أدوات التحكم في تدفق العداد وتحقق من استقرار المنظم |
إن جولة أسبوعية بسيطة، والاستماع إلى صوت الهسهسة في التركيبات، والتحقق من وظيفة تصريف جهاز الاستقبال، والتأكد من الضغط التفاضلي للمرشح، تكتشف الغالبية العظمى من الأخطاء النامية قبل أن تتسبب في توقف الإنتاج.
الاتجاهات الحالية في تصميم المكونات الهوائية
تعد الأجهزة الهوائية تقنية ناضجة، لكن تصميم المكونات مستمر في التطور استجابة لضغط تكلفة الطاقة والتوجه الأوسع نحو معدات التصنيع المتصلة.
- مجمعات الصمامات التي يتم مراقبتها إلكترونيًا يمكنك الآن الإبلاغ عن عدد الدورات ووقت الاستجابة وصحة الملف مرة أخرى إلى نظام التحكم، مما يسمح بالصيانة التنبؤية بدلاً من الصيانة القائمة على التقويم.
- مواد ختم الأسطوانة منخفضة الاحتكاك تقليل الضغط الانفصالي، مما يقلل من استهلاك الهواء عند الأحمال الخفيفة دون تغيير حجم التجويف.
- منظمات الضغط النسبي الرقمية استبدال المنظمات الميكانيكية المحملة بنابض في التطبيقات التي تتطلب نقاط ضبط ضغط قابلة للبرمجة وقابلة للتكرار يتم التحكم فيها مباشرة من PLC.
- تركيبات مدمجة وعالية التدفق تعمل بالدفع والتوصيل الاستمرار في تقليص آثار الأقدام المتعددة مع الحفاظ على معاملات التدفق قريبة من تلك الخاصة بالتركيبات الملولبة الأكبر حجمًا.
القاسم المشترك بين هذه التطورات هو رؤية البيانات: فمكونات التحكم بالهواء المضغوط التي كانت تعمل بصمت في السابق، أصبحت مُجهزة بشكل متزايد بحيث يمكن تتبع سلوك التدفق والضغط والدورة جنبًا إلى جنب مع بقية خط الإنتاج المتصل.
الأسئلة المتداولة
ما هي مكونات النظام الهوائي الرئيسية في الدائرة النموذجية؟
تشتمل الدائرة النموذجية على ضاغط لتوليد الهواء، ووحدة FRL لإعداد الهواء، وصمامات التحكم في الاتجاه والتدفق للتحكم الهوائي، والأسطوانات أو المحركات الدوارة للحركة، وأنابيب أو أنابيب للتوزيع فيما بينها.
ما الفرق بين صمام التحكم الاتجاهي وصمام التحكم في التدفق؟
يحدد صمام التحكم الاتجاهي المنفذ الذي يتدفق الهواء من خلاله، ويتحكم في اتجاه حركة المحرك، بينما يقيد صمام التحكم في التدفق معدل تدفق الهواء، ويتحكم في سرعة الحركة. تستخدم معظم الدوائر كلاهما معًا.
لماذا تتحرك أسطوانة الهواء بشكل أبطأ من المتوقع؟
غالبًا ما تنتج حركة الأسطوانة البطيئة عن أنابيب صغيرة الحجم، أو عنصر مرشح مسدود، أو ضبط منظم منخفض جدًا، أو صمام التحكم في التدفق الذي انجرف مغلقًا بمرور الوقت، وليس بسبب خطأ في الأسطوانة نفسها.
ما هي تكلفة تسرب الهواء فعليًا؟
قد يبدو أي تسرب صغير أمرًا تافهًا، ولكن نظرًا لأن الضواغط تعمل بشكل مستمر للحفاظ على ضغط الخط، فإن التسريبات تتراكم. تكشف مسوحات التسرب بالموجات فوق الصوتية في المنشآت الصناعية بشكل روتيني عن معدلات التسرب التي تمثل حصة كبيرة من إجمالي توليد الهواء المضغوط، مما يجعل إصلاح التسرب أحد أسرع أنشطة صيانة الاسترداد في المنشأة.
ما هو دور المزلق وهل هو مطلوب دائما؟
يضيف جهاز التشحيم رذاذًا زيتيًا ناعمًا إلى تيار الهواء لتقليل الاحتكاك الداخلي في المكونات المصممة للتشغيل المشحم. ليس مطلوبا دائما؛ تستخدم العديد من الأسطوانات والصمامات الحديثة موانع تسرب مشحمة مسبقًا ومنخفضة الاحتكاك مصممة للعمل على هواء جاف خالٍ من الزيت، ويجب تجنب خلط المكونات المشحمة وغير المشحمة في نفس الدائرة.
كيف أختار بين الأسطوانة ذات الفعل الواحد والأسطوانة ذات الفعل المزدوج؟
تعتبر الأسطوانات أحادية الفعل مناسبة لمهام التثبيت أو الدفع البسيطة حيث يكون رجوع الزنبرك مقبولًا ويتطلب اتجاه واحد فقط القوة. تعتبر الأسطوانات مزدوجة المفعول هي الخيار الأفضل عندما تكون هناك حاجة إلى القوة والسرعة المتحكم بها في كلا الاتجاهين، وهو ما يغطي غالبية التطبيقات الصناعية الآلية.
ما الذي يسبب ظهور الرطوبة في الخطوط الهوائية؟
يؤدي ضغط الهواء إلى رفع درجة حرارته وتقليل قدرته على الاحتفاظ ببخار الماء عندما يبرد في اتجاه مجرى النهر، مما يسبب التكثيف. وبدون التجفيف الكافي والصرف التلقائي الذي يعمل بشكل صحيح على جهاز الاستقبال، تنتقل هذه الرطوبة عبر النظام ويمكن أن تلحق الضرر بالصمامات وتتسبب في التآكل.
هل يمكن الجمع بين التشغيل الهوائي والكهربائي في نفس الجهاز؟
نعم، وهذا أمر شائع في الأتمتة الحديثة. يستخدم التصميم الهجين النموذجي محاور كهربائية لمهام تحديد المواقع بدقة وأسطوانات هوائية لمهام التثبيت أو الطرد السريعة والمتكررة، مع الاستفادة من نقاط القوة في كل تقنية بدلاً من الاعتماد على تقنية واحدة حصريًا.
