سلسلة CY1S أسطوانة مغناطيسية مزدوجة عديمة القضبان (نوع المحمل المنزلق) الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة بدون رود / سلسلة CY1S أسطوانة مغناطيسية مزدوجة عديمة القضبان (نوع المحمل المنزلق)

سلسلة CY1S أسطوانة مغناطيسية مزدوجة عديمة القضبان (نوع المحمل المنزلق) سلسلة CY1S أسطوانة مغناطيسية مزدوجة عديمة القضبان (نوع المحمل المنزلق)
  • سلسلة CY1S أسطوانة مغناطيسية مزدوجة عديمة القضبان (نوع المحمل المنزلق)
  • سلسلة CY1S أسطوانة مغناطيسية مزدوجة عديمة القضبان (نوع المحمل المنزلق)
اسطوانة بدون رود

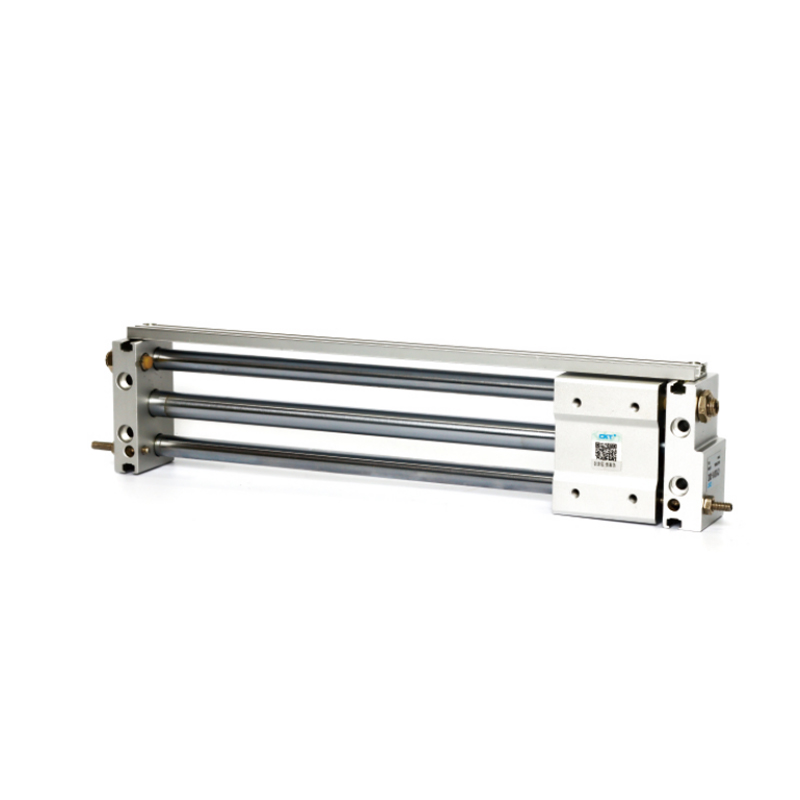

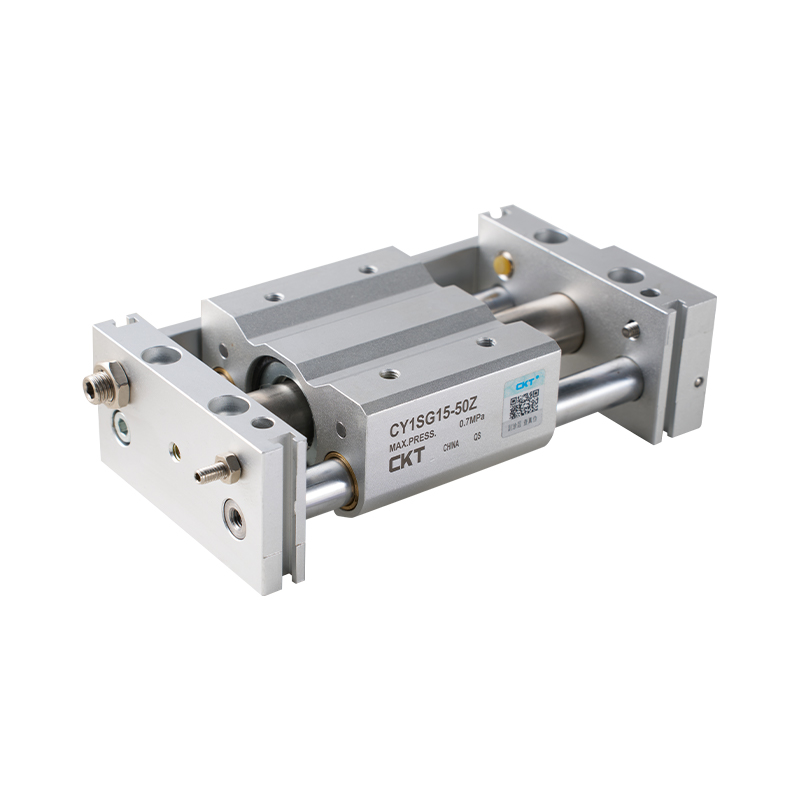

سلسلة CY1S أسطوانة مغناطيسية مزدوجة عديمة القضبان (نوع المحمل المنزلق)

تتبنى الأسطوانة المغناطيسية المزدوجة من سلسلة CY1S هيكل محمل منزلق وتحقق الحركة الخطية للحمل من خلال ناقل الحركة المغناطيسي غير المتصل. إنها مناسبة لسيناريوهات التشغيل الآلي ذات المتطلبات العالية لاستخدام المساحة. يركز تصميمه على استقرار الأداء الأساسي وسهولة الصيانة، وهو عبارة عن حل محرك قياسي في المجال الصناعي العام.

الميزات الأساسية
1. هيكل دليل المحمل المنزلق
يعمل نظام المحمل المنزلق المدمج على موازنة العلاقة بين الحمل والاحتكاك، ويوفر مسار حركة ترددية سلسة في ظل ظروف العمل العادية، ويقلل الاعتماد على قضبان التوجيه الدقيقة.

2. تكنولوجيا التشحيم على المدى الطويل
تم دمج هيكل احتجاز التشحيم الخاص على السطح الداخلي/الخارجي لأسطوانة الأسطوانة، والذي يشكل طبقة زيتية موحدة عن طريق إطلاق وسائط التشحيم بشكل مستمر، مما يحسن بشكل كبير خصائص التشغيل طويلة المدى لزوج الاحتكاك، ويطيل الدورة الخالية من الصيانة.

3. تصميم عزل ناقل الحركة بالاقتران المغناطيسي
الاعتماد على تأثير اقتران الحلقات المغناطيسية للمكبس الداخلي والخارجي لنقل الطاقة، وعزل تجويف المحرك والجزء الثابت فعليًا، وعزل الملوثات الخارجية بشكل فعال عن غزو جسم الأسطوانة، والتكيف مع بيئات الغبار أو الضوء المتطايرة.

4. التكامل الوظيفي المدمج
يقلل الهيكل بدون قضبان من مساحة التثبيت المحوري، بالإضافة إلى الواجهات القياسية وتكوينات الملحقات، ويدعم التثبيت متعدد الزوايا والتكامل المباشر لمكونات الكشف عن الموقع، مما يلبي متطلبات النشر السريع لوحدات الأتمتة الأساسية.

تحقق هذه السلسلة توازنًا في الصيانة منخفضة التكلفة، والقدرة على التكيف البيئي وكفاءة المساحة من خلال تحسين الهيكل الأساسي، وهي مناسبة للتشغيل طويل المدى في سيناريوهات الحمل الخفيفة والمتوسطة مثل نقل المواد والفرز وتحديد المواقع.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:سلسلة CY1L أسطوانة مغناطيسية مزدوجة عديمة القضبان (نوع محمل كروي)
التالي:لا يوجد مقال تالي
  • المواصفات القياسية
    قطر الاسطوانة (مم) 6 10 15 20 25 32 40 50 63
    السوائل المستخدمة الهواء
    وضع التشغيل عمل مزدوج
    الحد الأقصى لضغط التشغيل 0.7 ميجا باسكال
    الحد الأدنى من ضغط التشغيل 0.18 ميجا باسكال
    درجة الحرارة المحيطة والسوائل -10 إلى 60 درجة مئوية (ولكن غير مجمدة)
    سرعة المكبس 50 ~ 400 مم / ثانية
    * التخزين المؤقت مخازن مطاطية في كلا الطرفين
    التسامح مع السكتة الدماغية مم 0~250: 10,251~1000: 1.4,1001~: 18
    ** التشحيم غير مطلوب
    قطر الاتصال م5×0.8 آر سي 1/8 آر سي 1/4
    موقف التثبيت غير محدود
    * المخزن المؤقت الهيدروليكي متاح (فقط لنوع الشريحة CY1S)
    **إذا كان التزييت مطلوبًا، استخدم زيت التوربين رقم 1 ISOVG32.

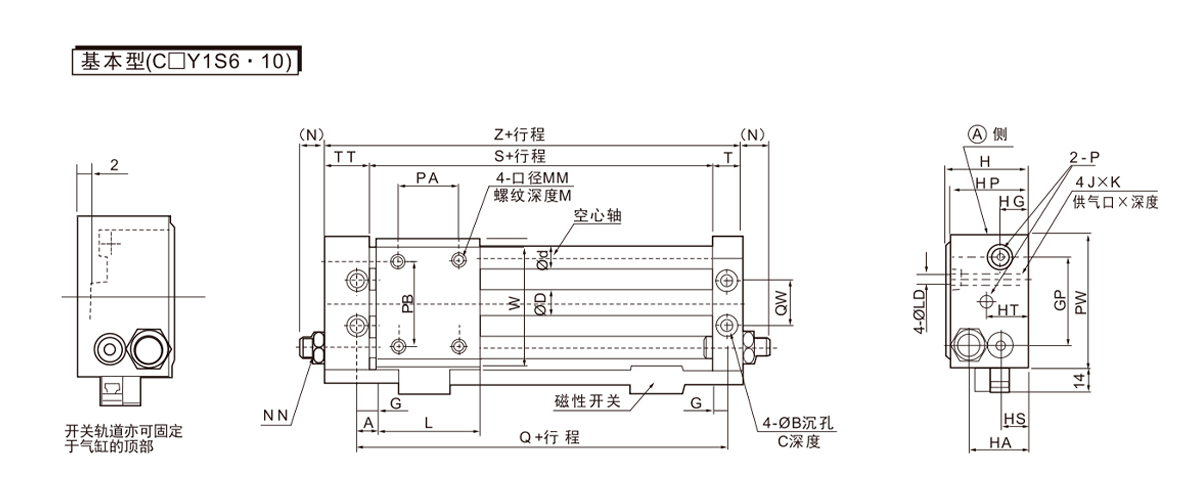

  • نموذج نطاق السفر ØD التطوير التنظيمي A أوب C إتش تي G جي بي H ها زئبق HP النظام المنسق T ي × ك L إل دي M
    CY1S6
    CDY1S6     		~300 7.6 8 6 6.5 3 17 5 32 27 19 8 26 8 10 م4×0.7×6.5 40 3.5 6
    CYS10
    CDY1S10     		~300
    12     		10 7.5
    8     		4
    18
    6.5
    40
    34
    25.5
    12
    33
    14     		12.5
    م5×0.8×9.5
    45     		4.3 6
    *مركز PA هو نفس مركز L.
    ملاحظة: يمكن أيضًا تثبيت المفاتيح المغناطيسية على الجانب A.

    نموذج مم ن (ن) P * السلطة الفلسطينية بي.بي PW QW Q S تي تي Z W
    CY1S6
    CDY1S6     		م4×0.7 م8×1.0 10 م5×0.8 25 25 50 16 52 42 16 68 46
    CY1S10
    CDY1S10     		م4×0.7 م8×1.0 9.5 م5×0.8 25 38 60 24 60 47 20.5 80 58
    *مركز PA هو نفس مركز L.
    ملاحظة: يمكن أيضًا تثبيت المفاتيح المغناطيسية على الجانب A.

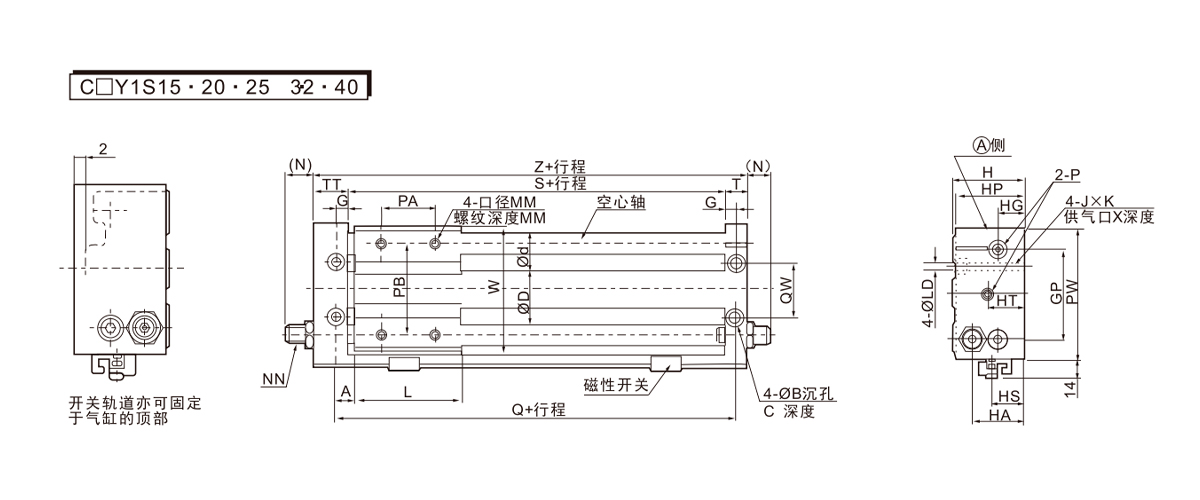

    نموذج نطاق السفر ØD التطوير التنظيمي A أوب C إتش تي G جي بي H ها زئبق HP النظام المنسقD T ي × ك L إل دي M
    C□Y1S15 ~750 16.6 12 7.5 9.5 5 21 6.5 52 40 29 13 39 15 12.5 م6×1.0×9.5 60 5.6 8
    C□Y1S20 ~1500 21.6 16 10 9.5 5.2 20 8.5 62 46 36 17 45 25.5 16.5 م6×1.0×9.5 70 5.6 10
    C□Y1S25 ~1500 26.4 16 10 11 6.5 20 8.5 70 54 40 20 53 53 16.5 م8×1.25×10 70 7 10
    C□Y1S32 ~1500 33.6 20 12.5 14 8 24 9.5 86 66 46 24 64 27 18.5 م10×1.5×15 85 8.7 12
    C□Y1S40 ~1500 41.6 25 12.5 14 8 25 10.5 104 76 57 25 74 30 20.5 م10×1.5×15 95 8.7 12
    *مركز PA هو نفس مركز L.
    ملاحظة: يمكن أيضًا تثبيت المفاتيح المغناطيسية على الجانب A.

    نموذج مم ن (ن) P * السلطة الفلسطينية بي.بي PW QW Q S تي تي Z W
    C□Y1S15 م5×0.8 م8×1.0 7.5 م5×0.8 30 50 75 30 75 62 22.5 97 72
    C□Y1S20 م6×1.0 م10×1.0 9.5 45665 40 70 90 38 90 73 25.5 115 87
    C□Y1S25 م6×1.0 م14×1.5 11 45665 40 70 100 42 90 73 25.5 115 97
    C□Y1S32 م8×1.25 م20×1.5 11.5 45665 40 75 122 50 110 91 28.5 138 119
    C□Y1S40 م8×1.25 م20×1.5 10.5 45665 65 105 145 64 120 99 35.5 155 142
    *مركز PA هو نفس مركز L.
    ملاحظة: يمكن أيضًا تثبيت المفاتيح المغناطيسية على الجانب A.
